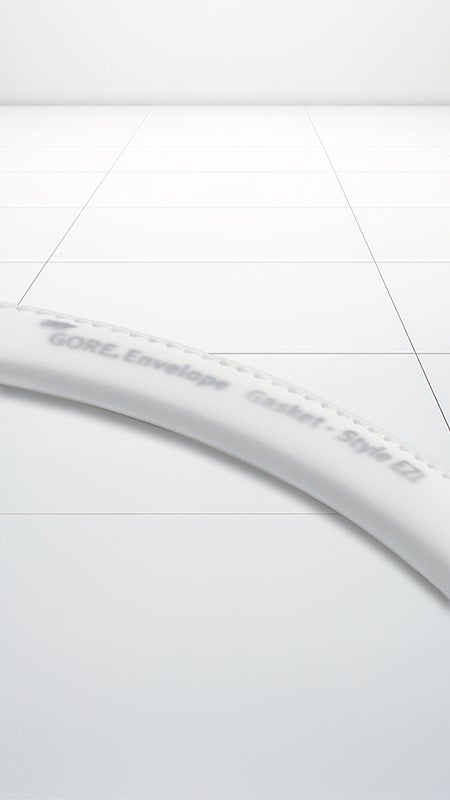

製品概要

グラスライニング機器等のマンホールフランジや本体フランジなど凹凸が大きく高い荷重がかけられないフランジに最適なガスケットです。ゴア® エンベロープガスケット-Style EZL®の採用により取付時に作業者を悩ませていたガスケットの厚み調整(シム調整)が不要となるため、取付工数が大幅に削減できます。

製品特長

ゴア® エンベロープガスケット-Style EZL®は、ePTFEクッション材で金属リングを挟み、それらをPTFEフィルムで被覆し、外部をPTFEファイバーで縫製したガスケットです。

圧縮率の高いePTFEクッション材がフランジの凹凸を吸収するため、シム調整が不要となり、ライニングコストや工数の削減につながります。

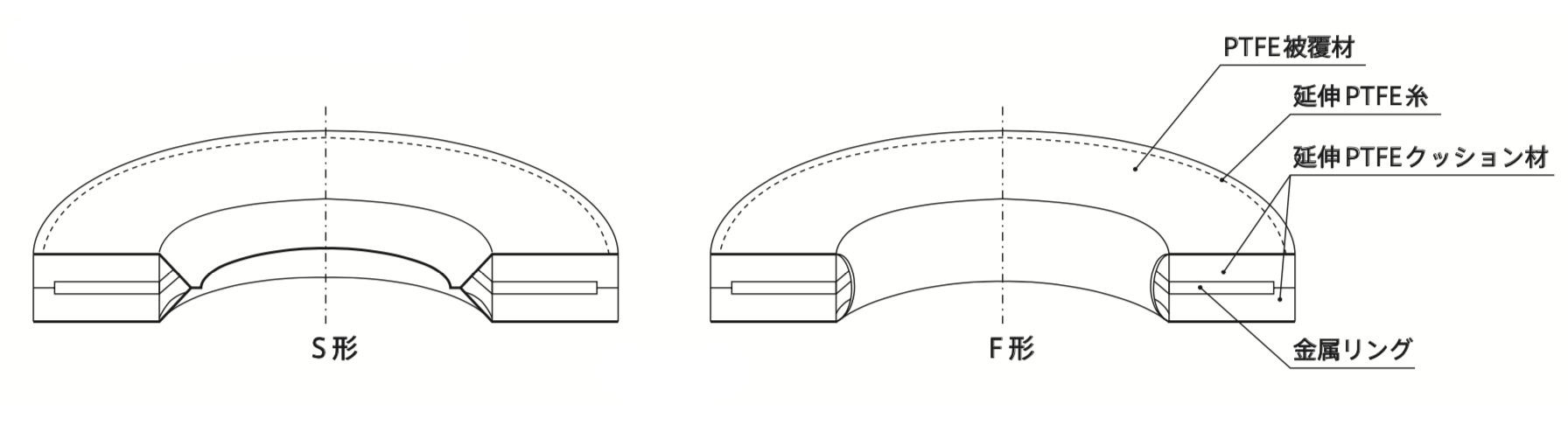

Style EZL Diagram

使用メリット

  • シム調整不要

圧縮性の高いePTFEクッション材が、フランジの凹凸を吸収するため、シムの挿入によるガスケットの厚み調整が不要(シムフリー)となります。

シム調整不要な最大歪み

厚さ4.5mm:最大1mm
厚さ8mm:最大2mm
厚さ12mm:最大3mm

  • 優れた耐薬品性

金属リング以外は、耐薬品性に優れたPTFEで構成されているため、重合性モノマーやアルカリ金属、高温高圧のフッ素ガスを除くほとんど全ての薬液で使用可能です。

  • 高い耐熱性

グラスライニングフランジの全ての温度領域で使用可能です。

  • 一体化構造

一般的なPTFE被覆ガスケットと異なり、一体化構造となっているため、ガスケット取付け時における被覆材のめくれや、負圧時の引き込まれの心配がありません。

お問い合わせ

製品詳細

通常製作可能寸法:最大外径1800mm
*外径1800mm以上をご要望の場合はご相談ください
厚さ:4.5mm、8mm、12mm
ガスケット定数:
 S形:m:3.5、y:14.7MPa
 F形:m:4.0、y:19.6MPa
推奨最小締付圧:14.7MPa


使用可能範囲

  • 耐薬品性:pH 0-14
  • 温度範囲
    使用可能範囲:-200℃~ 260℃
    通常使用範囲:-60℃~ 230℃
  • 圧力範囲 使用可能範囲:中真空~2MPa
    通常使用範囲:中真空~ 1MPa

ゴア® エンベロープガスケット-Style EZL®は、様々なアプリケーションにて採用されています。また、運転条件や機器にあった適切なガスケット製品をご提案させていただくことも可能です。詳細はお問い合わせください。

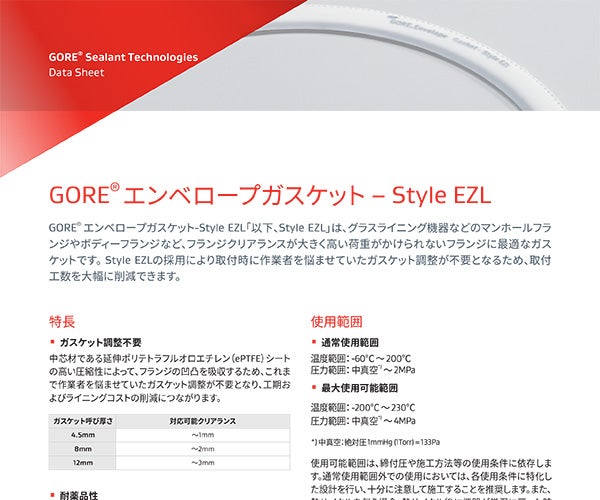

関連資料

本製品は、工業製品に限定してご使用ください。

食品、医薬品、化粧品または医療機器の製造、加工、包装工程にはご使用いただけません。
