GORE® MEMS プロテクティブベントマイクロフォン用

MEMSマイクロフォンを確実に保護

ゴアのMEMS（微小電気機械システム）用ベント製品は、微粒子の侵入や圧力変動の影響を抑え、マイクロフォンを確実に保護します。デバイスへの組み込み工程で音響試験を実施できるため、不良の早期発見が可能になり、製造効率の向上とコスト削減にも貢献します。

防塵・防水性能

防塵

ゴア® MEMSプロテクティブベントは、微粒子の侵入を効果的に防ぎ、表面実装（SMT）工程におけるマイクロフォン内部への異物混入を低減します。これにより、歩留まり向上と製造コストの抑制に貢献します。

防水*

MEMSマイクロフォンパッケージに組み込むことで、IP68規格に対応した防水性能をマイクロフォン単体で実現します。

* Style 300のみ対応

製造効率の向上

製造工程での音響試験

ゴア® MEMSプロテクティブベントなら、製造ライン上でマイクロフォンの音響特性を確認できます。後工程での再試験が不要となり、製造効率の向上に貢献します。

圧力調整

通気性に優れているためマイクロフォン音孔からの通気を確保でき、内圧上昇によるマイクロフォンの損傷を防ぎます。

量産工程への高い適合性

ゴア® MEMSプロテクティブベントは、量産時の高速実装を前提に設計されており、最大280°C・40秒のリフローサイクルに複数回対応します。15億個を超えるマイクロフォン保護の実績が、量産工程への高い適合性を裏付けています。

用途

ゴアのMEMSプロテクティブベントは、マイクロフォンの製造工程から製品への組み込み工程まで、さまざまなコンシューマーデバイスのニーズに対応します。

スマートフォン、フィーチャーフォン

スマートウォッチ

アクションカメラ

フィットネスバンド

イヤホン

スマートホームデバイス

製品ラインナップ

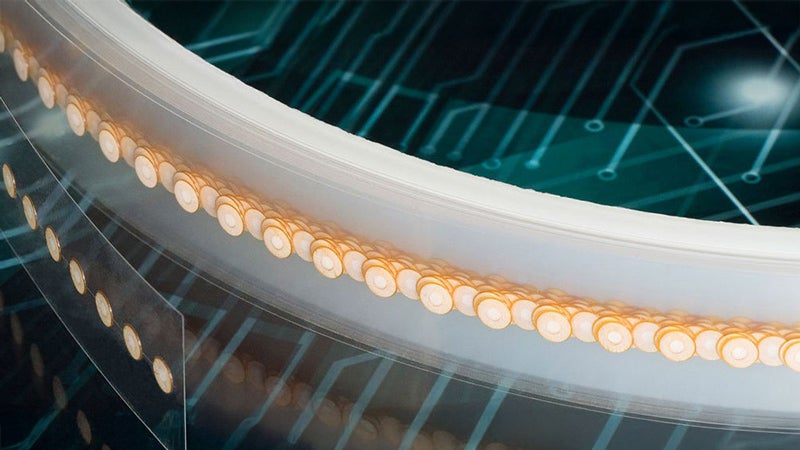

Style 100 – プリント基板実装向け

供給形態: リール
保護機能: 防塵

トップポート・マイクロフォンの音孔部、またはボトムポート・マイクロフォンを実装する基板裏面に取り付け可能
リールで提供
特別な設備や追加工程なしに高速SMT実装が可能

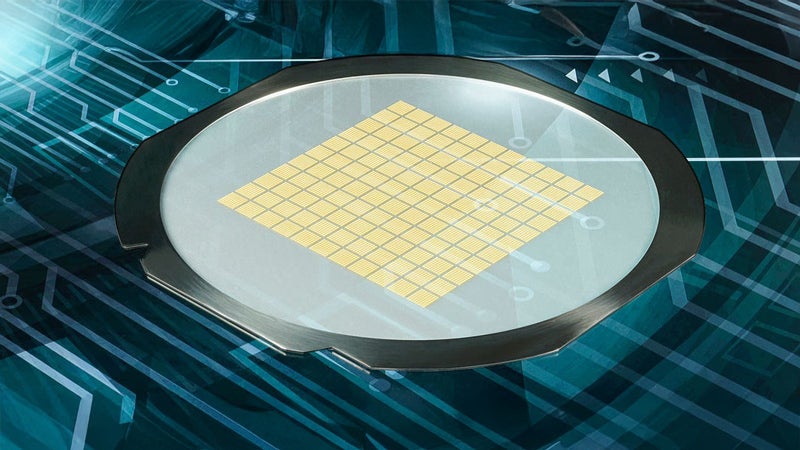

Style 200 – マイクロフォン・メーカー向け

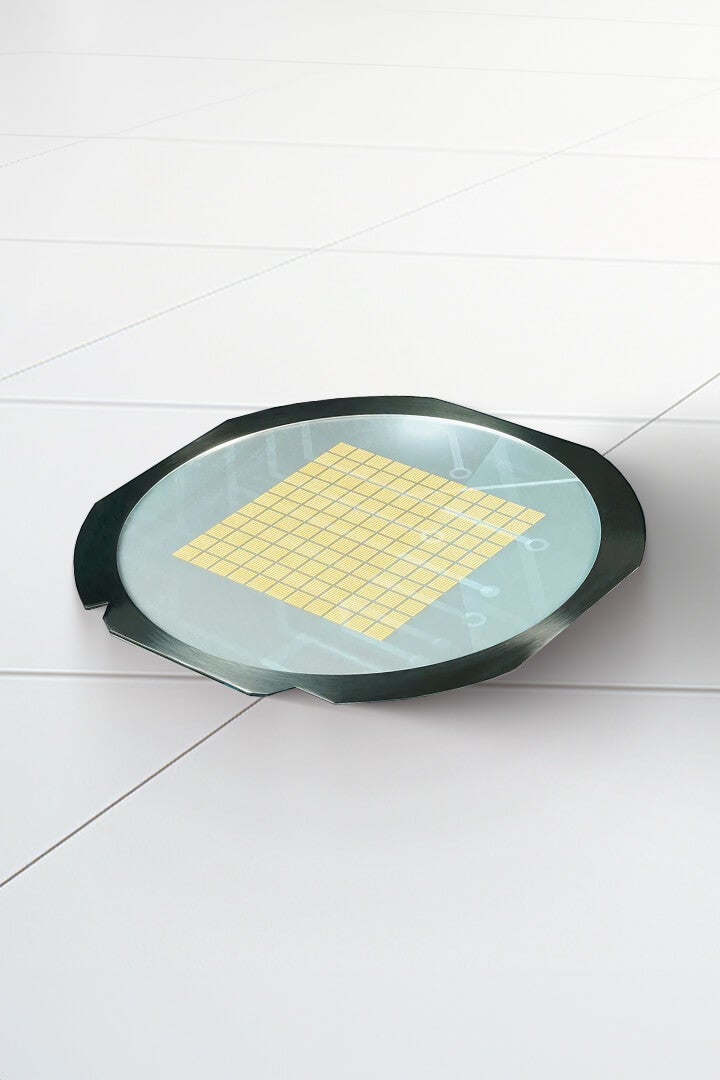

供給形態: ウェハ
保護機能: 防塵

MEMSマイクロフォンのパッケージング工程で内部に組み込み可能
ウェハ・フォーマットで供給され、ベント位置はデジタルマッピング済み
高速ダイアタッチ装置に対応

Style 300 – マイクロフォン・メーカー向け（防水・防塵）

供給形態: ウェハ
保護機能: 防水・防塵

MEMSマイクロフォンのパッケージング工程で内部に組み込み可能
ウェハ・フォーマットで供給され、ベント位置はデジタルマッピング済み
マイクロフォン単体でIP68等級の防水性能を実現
筐体へのアコースティックベントの追加設置が不要
IP68防水スマートフォンなどの音響経路を簡素化し、省スペース化に貢献

ゴアの強み

ゴア^® ポータブルエレクトロニックスベントは世界の大手メーカーに採用され、累計100億個以上を出荷しています。競争の激しい市場において、革新的で差別化されたデバイスの開発を支えています。

製品開発力と提案力

確かな性能

サプライチェーンの安定性

グローバルな供給体制

ゴア^® MEMSプロテクティブベント – Style 100: 実装手順

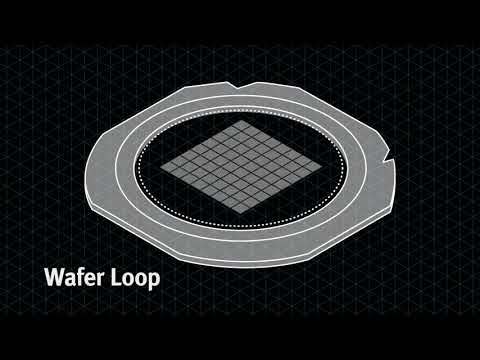

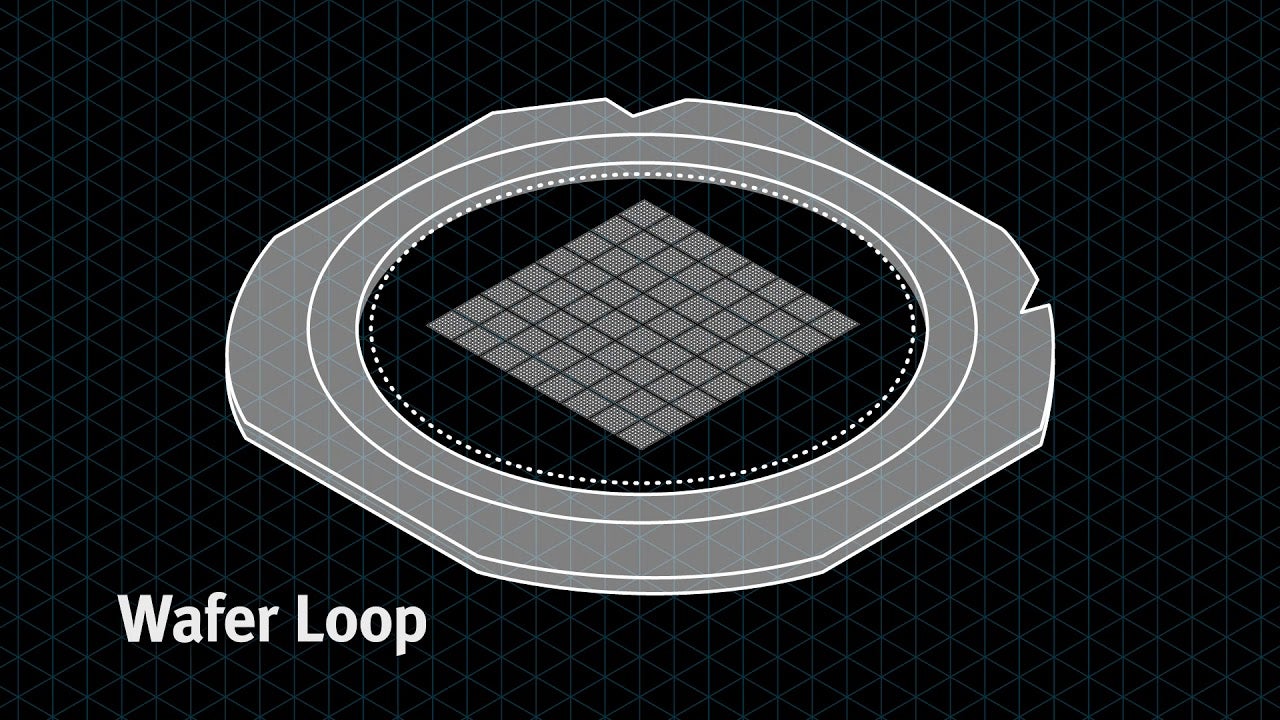

ゴア^® MEMSプロテクティブベント – Style 200 : 実装手順

技術情報

製品性能/特性*
メンブレンのタイプ	ePTFE
メンブレン特性	撥水性
メンブレンの色	白
最小通気量	10 L/hr @ 70 mbar
粘着材のタイプ	シリコーン系
捕集効率	100.00% @ 5 µm
粘着材の耐熱温度	最大260°Cで3分間

*上記は標準値です。実際の用途に合わせ、カスタマイズが可能です。

データシート

製品性能/特性*
メンブレンのタイプ	ePTFE
メンブレン特性	撥油性
メンブレンの色	白
最小通気量	6 L/hr @ 12 mbar
粘着材の耐熱温度	最大280°Cで40秒間
捕集効率	> 99% @ 5 µm

*上記は標準値です。実際の用途に合わせ、カスタマイズが可能です。

データシート

製品性能/特性*
メンブレンのタイプ	ePTFE
メンブレン特性	撥油性
メンブレンの色	白
最小通気量	11.56 L/hr @ 70 mbar
粘着材の耐熱温度	最大280°Cで40秒間
捕集効率	> 90% @ 0.3 µm
防水性能	水深2 mで30分間
