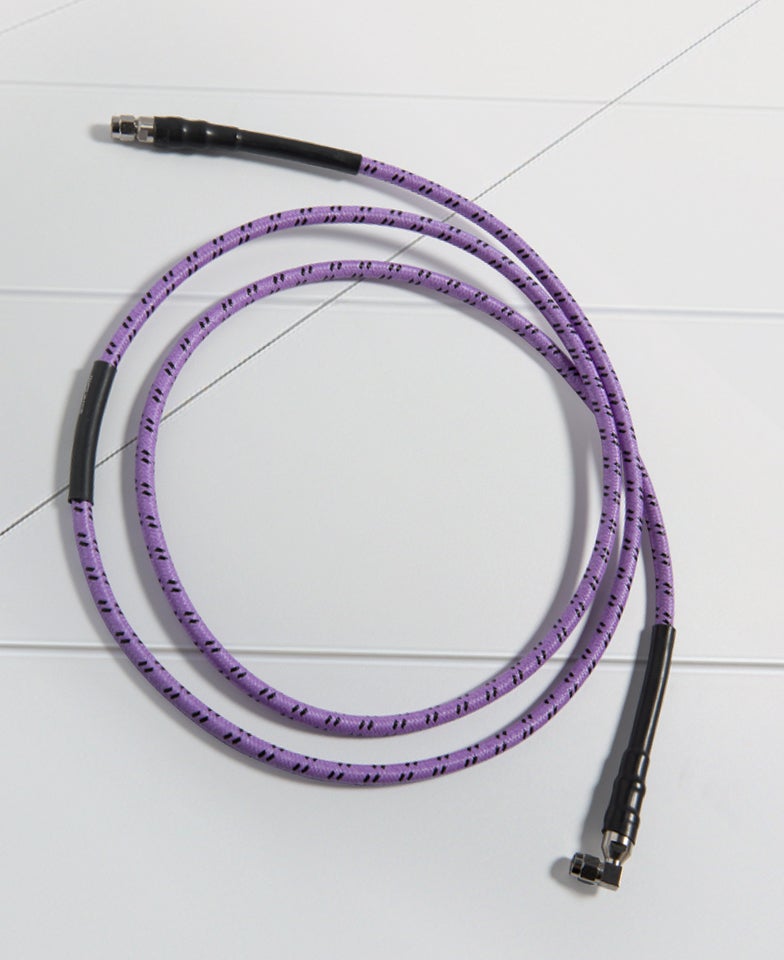

ゴア® PHASEFLEX® マイクロウェーブ/RFテストアセンブリ
耐久性に優れた軽量設計のゴア® PHASEFLEX® マイクロウェーブ/RFテストアセンブリは、高い測定精度と再現性を実現します。長寿命設計により、ダウンタイムの削減および試験コストの低減に貢献します。

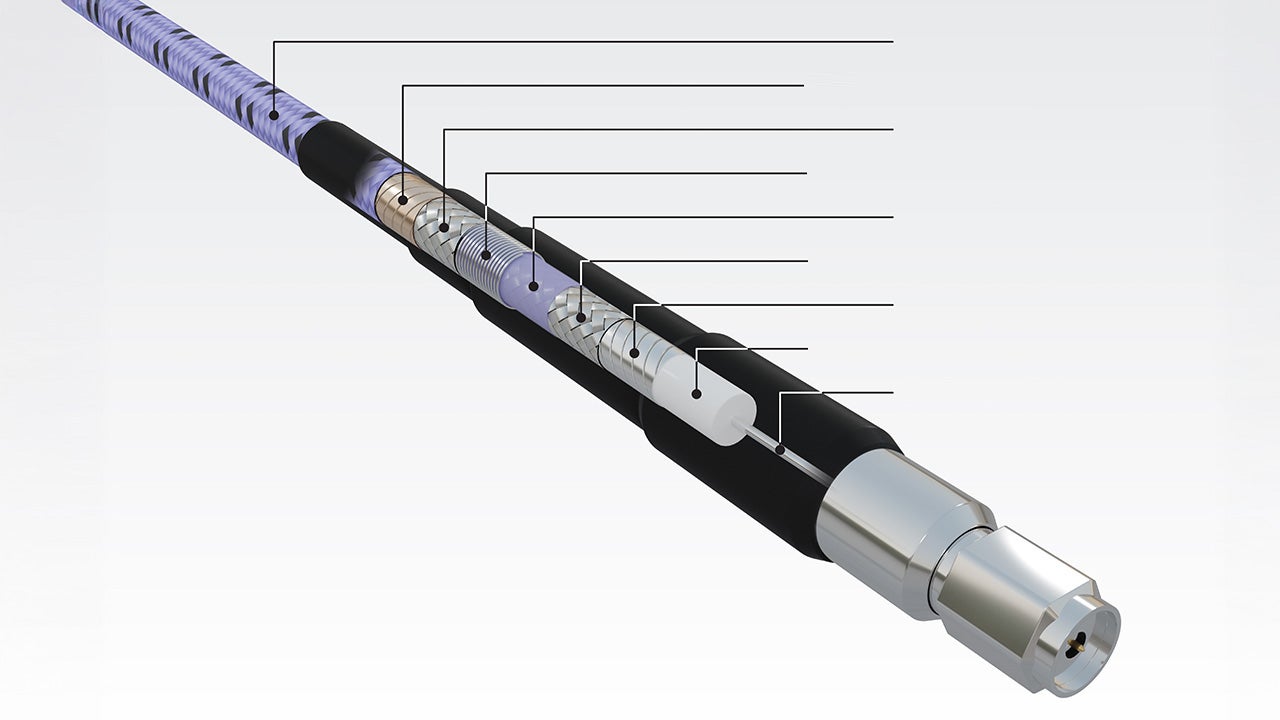

長期にわたり安定した性能を発揮
ゴア® PHASEFLEX® マイクロウェーブ/RFテストアセンブリは、長期にわたり優れた位相・振幅安定性を維持し、正確で再現性の高い測定を実現します。内部構造の高い耐久性と軽量・柔軟設計により、実験室や製造現場、フィールド試験環境でも押しつぶしや折れ曲がり、ねじれに強く、長寿命を実現します。
過酷環境下における長寿命性能
ゴア® PHASEFLEX® マイクロウェーブ/RFテストアセンブリは、過酷な環境にも対応する高耐久設計です。主な特長は以下のとおりです。
- ねじれ・押しつぶし・折れ曲がりに強く、ケーブルの最小曲げ半径を超えることによる損傷を防止
- 磨耗耐性
- 耐塵性、耐湿性
- 耐薬品性
- 幅広い温度範囲に対応
- 高いコネクタ引抜き強度
長期にわたる確かな性能
ゴアのアセンブリは、各業界の試験機器メーカーに、長期にわたり安定した電気的・機械的性能を確保する多くのメリットを提供します。主な特長は以下のとおりです。
- 最大110 GHzまで対応する正確で再現性の高い測定性能
- 屈曲や温度変化に対しても優れた位相・振幅安定性
- 構造によっては最大100,000サイクル超の連続屈曲寿命を実証
- 押しつぶし・ねじれ・折れ曲がりに強い高耐久構造による長寿命設計
- 試験機器への頻繁な着脱にも耐える高い耐久性
- スループット向上、機器ダウンタイム低減、試験トータルコストの削減
- データの信頼性を高め、再試験を削減することで、研究開発やシステム統合ラボ（SIL）のコストとリスクを低減
- アセンブリ性能を最大限に引き出す多彩なコネクタオプション

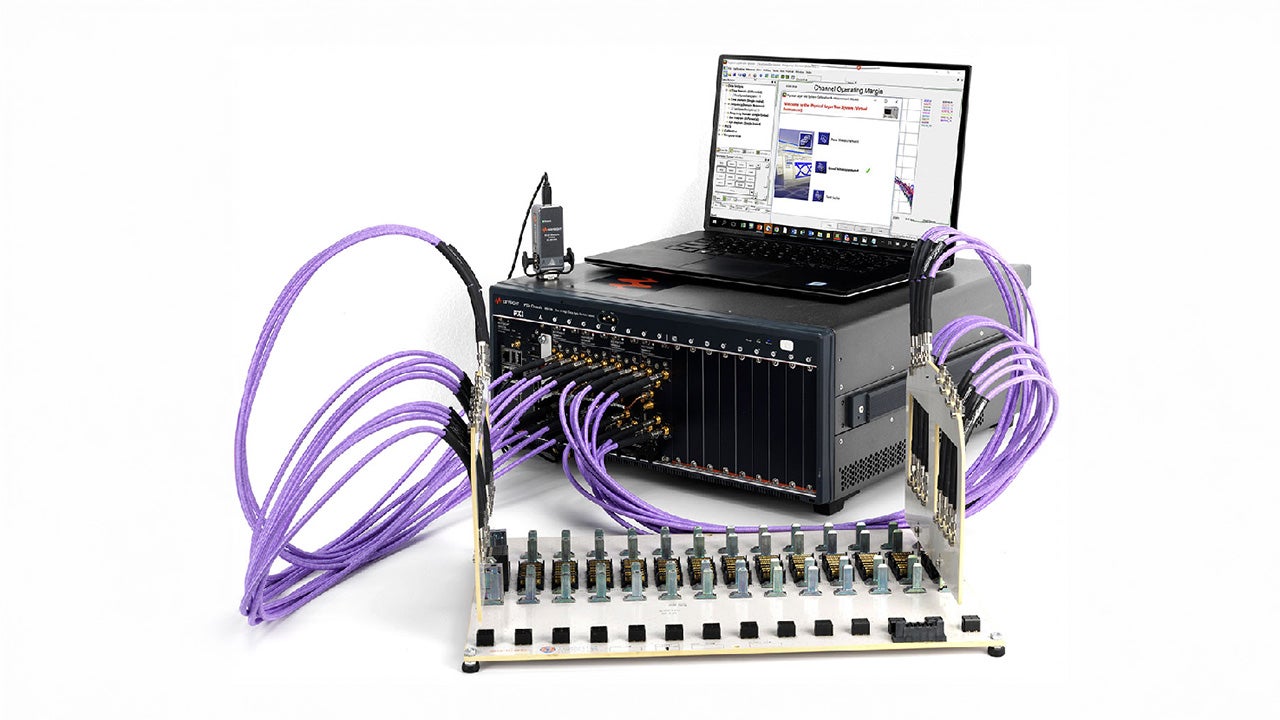

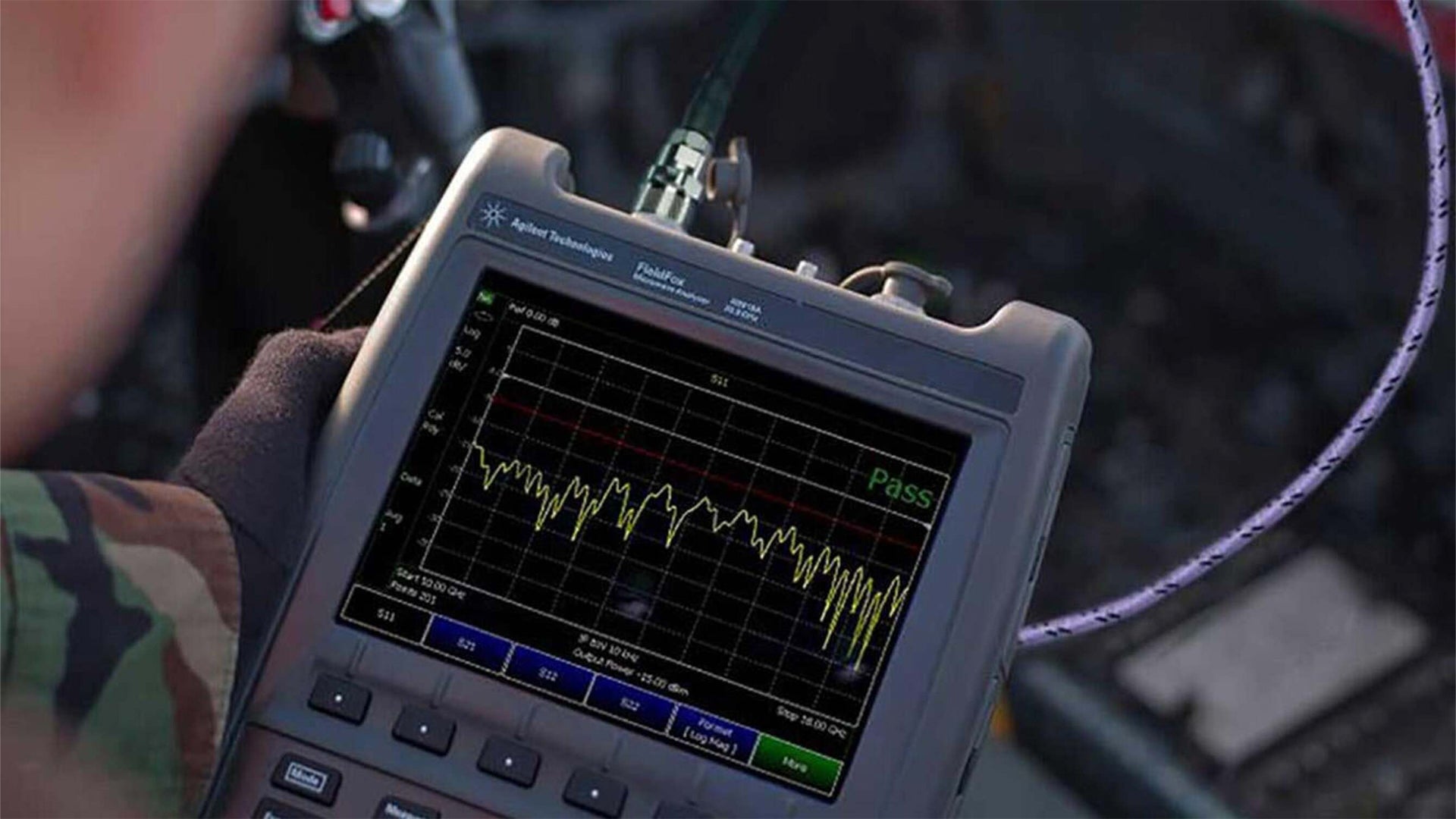

写真提供: Keysight Technologies, Inc.
ゴア® PHASEFLEX® マイクロウェーブ/RFテストアセンブリは、航空宇宙、宇宙、防衛、半導体、自動車、通信、民生用電子機器など、幅広い分野の重要な試験・測定機器に採用されています。以下のようなさまざまな用途で、安定した性能を発揮します。
- 5Gミリ波試験
- 無響室
- アンテナ評価
- 自動試験装置
- ベンチトップ試験
- EMC試験
- EMC・信号品質試験
- 環境試験・熱真空チャンバー
- RF高速量産試験
- レーダー・ADAS試験
- 高速デジタル試験
- 近接スキャナー
- ポータブルアナライザ
- スカラ・ネットワークアナライザ
- 試験機用ラックシステム
- ベクトル･ネットワークアナライザ（VNA）
- 無線通信モジュール試験
さまざまな試験・測定用途に対応できるよう、幅広い周波数帯と標準長のケーブルタイプをご用意しています。
周波数: 18、26.5、32、40、50、70 GHz
標準アセンブリ長: 12 in (0.30 m)、24 in (0.61 m)、36 in (0.91 m)、48 in (1.22 m)、60 in (1.52 m)。長さのカスタマイズも可能です。
最大70 GHzまでの用途に対応し、位相マッチングや時間遅延マッチングをご指定いただけます。さらに、絶対・相対時間遅延マッチングをサブピコ秒精度で実現します。
CXタイプ（110 GHz）
標準アセンブリ長: 10.0 cm (3.9 in)、13.0 cm (5.1 in)、16.0 cm (6.3 in)、20.0 cm (7.9 in)、24.0 cm (9.4 in)、30.0 cm (11.8 in)。
技術情報
すべてのケーブルタイプで、SMA、TNCA、2.92 mmなど、各アセンブリの性能を最大限に引き出す高い引抜き強度のコネクタオプションをご用意しています。
ゴア® PHASEFLEX® マイクロウェーブ/RFテストアセンブリには、ケーブルタイプ、コネクタタイプ、アセンブリ長、熱真空チャンバー用途を示すT/V識別子からなる13桁の品番が設定されています。
1～2桁目: 各ケーブルタイプを表す2文字のコード（例: 0F、0N、0S、CXなど）
3～5桁目: VNA接続側コネクタA
6～8桁目: 被測定デバイス（DUT）接続側コネクタB
9～12桁目: アセンブリ長は0.1インチ単位で表記し、3桁未満の場合はゼロで桁埋めして4桁で表示します。例えば、長さ24 inのテストアセンブリは、品番末尾4桁を「0240」とします。標準長は12 in（0.30 m）、24 in（0.61 m）、36 in（0.91 m）、48 in（1.22 m）、60 in（1.52 m）です。
13桁目: 熱真空チャンバー用途向け仕様のアセンブリにのみ、識別子T/Vが付与されます
70 GHzまで対応のケーブルタイプの品番例は以下のとおりです。
0K0CQ0CQ0120
0ND01D010360
0D0CP0CQ0360
0SZKUZKV0394
0UZKUZKV0394
0TD01D020360
0F0CA0CB0360
0RD02D010240
0UD01D010480
0Z0CJ0CK0240
0N0CJ0CJ0360
0F0CA0CB0240
0SD01D010600
110 GHz対応CXタイプの品番例は以下のとおりです。
CX0AB0ABC10.0
CX0AA0ABC10.0
CX0AA0AAC10.0
CX0AB0ABC13.0
CX0AA0ABC13.0
CX0AA0AAC13.0
CX0AB0ABC16.0
CX0AA0ABC16.0
CX0AA0AAC16.0
CX0AB0ABC20.0
CX0AA0ABC20.0
CX0AA0AAC20.0
CX0AB0ABC24.0
CX0AA0ABC24.0
CX0AA0AAC24.0
CX0AB0ABC30.0
CX0AA0ABC30.0
CX0AA0AAC30.0
