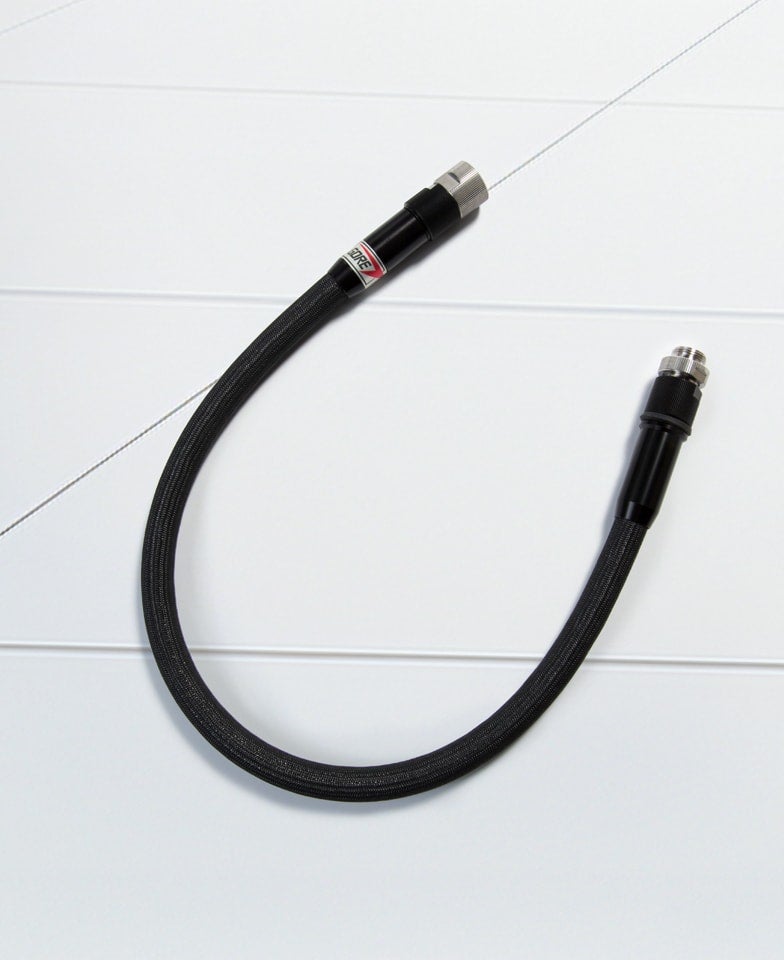

ゴア® VNAマイクロウェーブ/RFテストアセンブリ RF試験ケーブル

正確で再現性の高い測定を支える、確かな安定性

ゴア^® VNAマイクロウェーブ/RFテストアセンブリは、実験室環境できわめて正確で再現性の高い測定を可能にします。校正状態を長期間維持することができ、再校正の頻度を大幅に低減します。加えて、優れた屈曲耐久性により、繰り返し使用しても挿入損失、VSWR、位相・振幅の変動を最小限に抑えます。

すべて見る（英語サイトへ）

特長とメリット

用途

特長とメリット

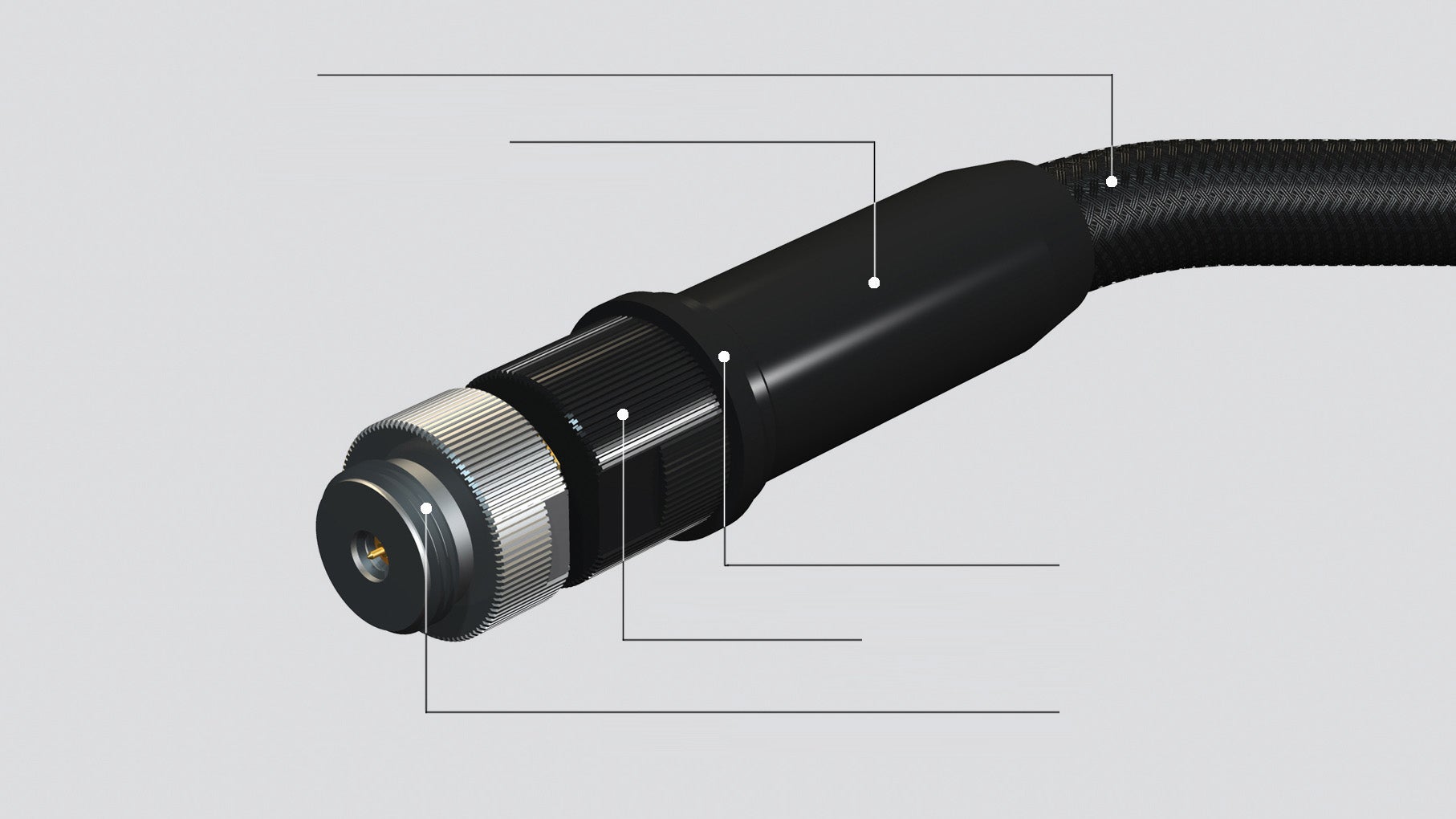

耐久性が高く、頑丈な構造を持つゴア® VNAマイクロウェーブ/RFテストアセンブリ

Showing of

要件の厳しい環境下でも優れた耐久性を発揮

ゴア® VNAマイクロウェーブ/RFテストアセンブリは、厳しい条件が求められる実験室環境でも安定した性能を維持できるよう、耐久性を重視して設計されています。主な特長は以下の通りです。

NMD式高耐久コネクタを採用
800 lbf/in（1,400 N/cm）超の耐クラッシュ性
最小曲げ半径で50,000回以上の屈曲耐久性
優れた耐トルク性
極めて小さいスプリングバック（曲げ戻り特性）

電気的・機械的性能を高次元で両立

ゴア® VNAマイクロウェーブ/RFテストアセンブリは、電気的・機械的性能の向上を実現するソリューションです。

最大70 GHzまで対応し、極めて正確で再現性の高い測定を実現
繰り返し使用しても、位相・振幅の変動を最小限に抑制
業界最高レベルの測定精度と、校正インターバルの長期化を実現
小さな曲げ半径と高い柔軟性により設置が容易
限られたスペースにも適した小径・軽量設計
多様な接続オプションで、設計の自由度を向上

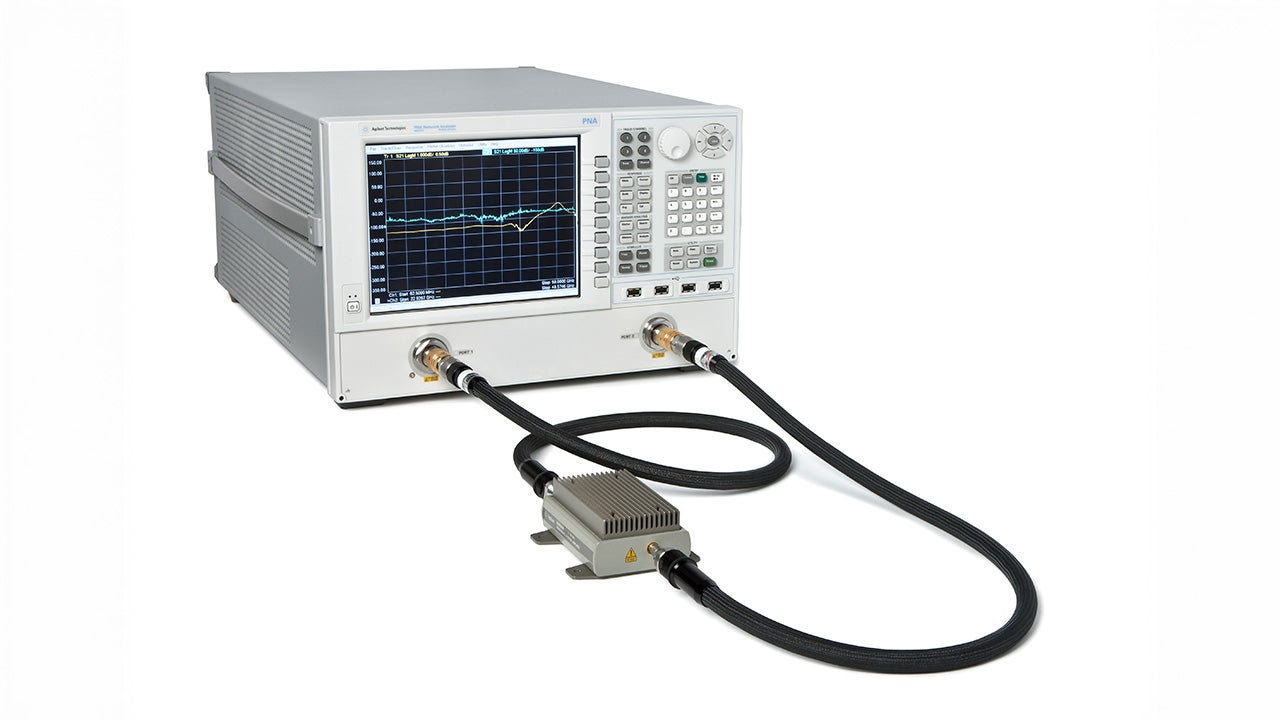

用途

最大70 GHz対応―業界水準をリードする性能

ゴア® VNAマイクロウェーブ/RFテストアセンブリは、さまざまな試験・測定用途において安定した性能を発揮します。例えば、以下のような用途に適しています。

ベクトル・ネットワークアナライザ（VNA）による高周波測定
実験室環境での精密試験
高い測定精度が求められる評価・検証用途

新しいカスタム構成を開始

本ツールで、マイクロウェーブ/RFケーブルアセンブリを簡単に設計し、特定の試験用途に合わせてカスタマイズできます。

アセンブリの性能を計算・比較する

本ツールで、最大3つのアセンブリについて、挿入損失やVSWRなどの各種パラメータを同時に算出・比較できます。

エンジニアが語る試験・測定性能

試験機器のライフサイクルを通じて、ゴア® マイクロウェーブ/RFアセンブリが正確で再現性の高い測定を可能にする仕組みをご紹介します。

技術情報

コネクタは、プレシジョンN、7 mm、3.5 mm、2.92 mm、2.4 mm、1.85 mmからお選びいただけます。ゴア® VNAマイクロウェーブ/RFアセンブリ用のNMDコネクタは、各アセンブリの性能を最大限に引き出すよう設計されています。従来の同タイプのコネクタと嵌合できるほか、オス/メスいずれのアダプタも取り付けられるよう、補助用の大径ねじと座面を備えています。

テストアセンブリの最大動作周波数は、コネクタとケーブルのうち、定格周波数が低い方に合わせて決まります。

エンドA（VNA側）

		ゴアケーブルタイプ
		FB	FD	FE	FF
コネクタタイプ	最大周波数（GHz）	26.5	40	50	70
		プレシジョンN オス		18	OAH	OAH	OAH
		7 mm ハーマフロディティック		18	OHD	OHD	OHD
		3.5 mm ラギダイズドポートメス		26.5	OHA
		2.92 mm ラギダイズドポートメス		40		OBS
		2.4 mm ラギダイズドポートメス		50			OBN
		1.85 mm ラギダイズドポートメス		70				OCN

エンドB（DUT側）

		ゴアケーブルタイプ
		FB	FD	FE	FF
コネクタタイプ	最大周波数（GHz）	26.5	40	50	70
		プレシジョンN オス		18	OAH	OAH	OAH
		プレシジョンN メス		18	OAL	OAL	OAL
		7 mm ハーマフロディティック		18	OHD	OHD	OHD
		3.5 mm ラギダイズド DUT オス		26.5	OHB	OHB	OHB
		3.5 mm メス		26.5	OHC	OHC	OHC
		2.92 mm ラギダイズドDUT オス		40		OHR	OHR
		2.92 mm メス		40		OHQ	OHQ
		2.4 mm ラギダイズドDUT オス		50			OBM
		2.4 mm メス		50			OBL
		1.85 mm ラギダイズドDUT オス		70				OCM
		1.85 mm メス		70				OCL

下の写真は、各コネクタタイプの例とその説明です。3.5 mm、2.92 mm、2.4 mm、1.85 mmコネクタの写真は3.5 mmコネクタのものを掲載していますが、いずれも外観は概ね共通しており、同じコネクタファミリーのアナライザやケーブルと嵌合します。

GORE® VNA Microwave/RF Test Assemblies Connection Options

品番の選び方

ゴア® VNAマイクロウェーブ/RFテストアセンブリには、12桁の品番が設定されています。この品番には、ケーブルタイプ、コネクタタイプ、アセンブリ長が含まれます。

1～2桁目: 各ケーブルタイプを表す2文字のコード（例: FB、FD、FE、FF）

3～5桁目: VNAに接続するコネクタA。各ケーブルタイプで使用可能なコネクタのリストは下記をご参照ください

6～8桁目: 被測定デバイス（DUT）に接続するコネクタB。各ケーブルタイプで使用可能なコネクタのリストは下記をご参照ください

9～12桁目: アセンブリ長は0.1インチ単位で表記し、3桁未満の場合はゼロで桁埋めして4桁で表示します。例えば、長さ38 inのテストアセンブリは、品番末尾4桁を「038.0」とします。標準長は25 in（0.64 m）、38 in（0.97 m）、48 in（1.22 m）です。

標準長以外をご希望の場合は、ゴア® PHASEFLEX® マイクロウェーブ/RFテストアセンブリもお選びいただけます。
