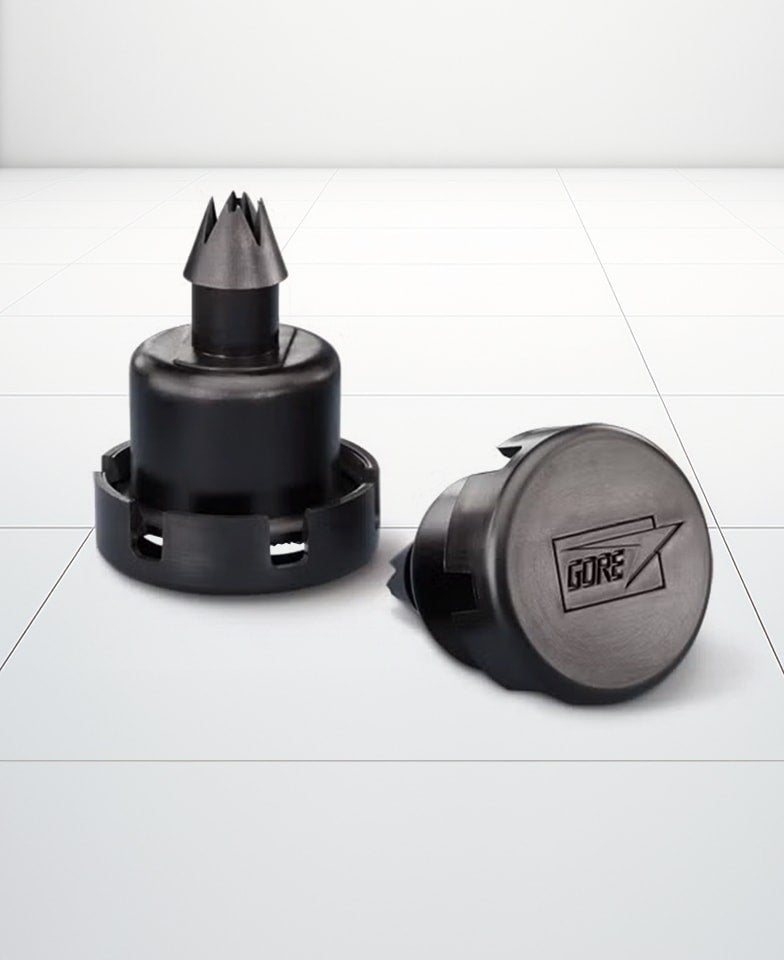

チューブマウント型ベント
過酷な屋外環境でも、確かな通気と防水・防塵性能を。コンパクトで耐衝撃性に優れたギアボックス向けゴア® プロテクティブベントが、電動式・従来式を問わずギアボックスを確実に保護します。
従来のチューブ式ベントや簡易キャップ型ベント、一般的なメンブレンベントを上回る性能
オイル封入式のパワートレインやトランスミッション、電気モーターが安定して稼働し続けるには、圧力の不均衡、液漏れ、異物の侵入を確実に防ぐ必要があります。チューブマウント型のギアボックス向けゴア® プロテクティブベントは、素早い圧力調整と優れた防水・防塵性能を提供し、機器の信頼性向上と長寿命化に貢献します。
特長とメリット
ゴア独自の最新技術による高い通気性能
部品の信頼性を向上
水、埃、泥などの侵入は、ギアボックスだけでなく、油冷式の従来式モーターや電気モーターをはじめとするパワートレイン部品の性能低下を招く要因となります。チューブマウント型のギアボックス用ゴア® プロテクティブベントは、これらの異物を効果的にブロックするメンブレンを一体化し、部品の信頼性向上に貢献します。
シール部を確実に保護
このベントの中核となるのは、通気性を備えたゴアのメンブレンです。過酷な環境下でも内部圧力を適切に調整し、シール部への負荷を軽減します。
ゴアのベントが選ばれる理由
- 耐衝撃性に優れたベントキャップと本体
- オイル封入式パワートレインやトランスミッション、電気モーター向けに最適化された、撥水性・撥油性を備えた特許取得済みゴア® メンブレン
- オイルミストからメンブレンを保護するプレフィルターを内蔵し、高い通気性能を維持することでギアボックスの長寿命化に貢献
- チューブへの取り付けが簡単で外れにくいバーブ（逆止め）付きシャフトを採用し、チューブ設計・配管・取り付け作業を簡素化

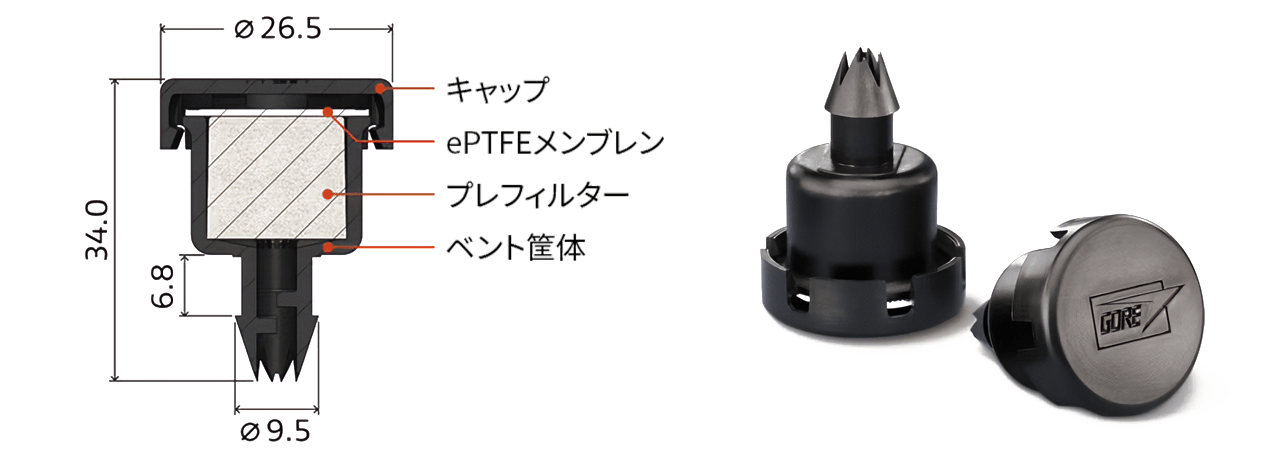

製品の構造
ベントの設計および寸法
単位（mm）
技術情報
製品性能／特性
| 最小通気量（1個あたり） | 200 ml/min @ 12 mbar |
|---|---|
| 耐水圧（アセンブリ） | > 345 mbar（> 5.0 psi）、60秒 |
| IP保護等級 | IP66、IP68、IP69K* |
| 使用温度 | -40°C～+125°C |
| メンブレン特性 | 撥水性・撥油性 |
IP規格およびNEMA規格に基づく保護等級と対応ベントの一覧は、こちらをご覧ください。
ゴアでは、当社製品に関わるすべての法規制を確実に遵守できるよう継続的に取り組んでいます。
サプライヤーと連携し、ペルフルオロオクタン酸（PFOA）のサプライチェーンからの排除にも取り組んできました。当社製品はEU REACH規則（EU 1907/2006およびEU 2019/2021）に適合しています。
PMF100570
こちらもご覧ください
本製品は、一般工業用途に限定してご使用ください。
食品、医薬品、化粧品、医療機器の製造、処理、または包装作業にはご利用いただけません。
