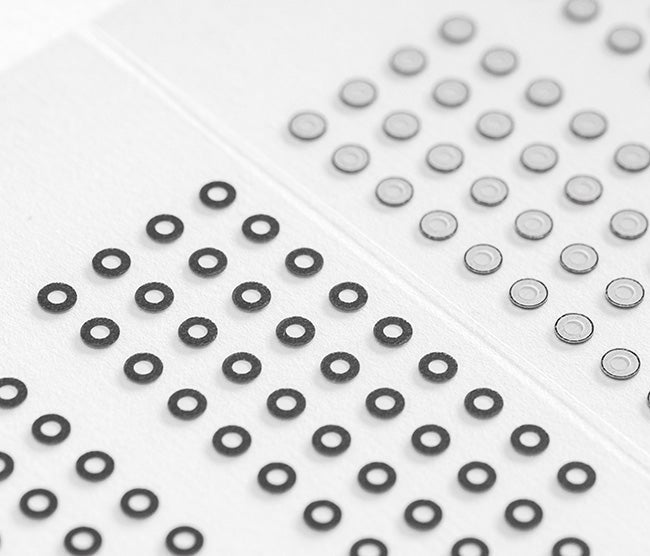

携帯電子機器用ゴア® プレッシャーベント
通気性と防水性のバランスに優れたゴア® プレッシャーベントは、携帯電子機器などの安定動作に貢献します。
優れた通気性とスムーズな圧力調整
ゴア® プレッシャーベントは、限られたスペースの中でも最適な通気量を確保し、必要な防水・防塵レベルを妥協なく満たすよう設計されています。圧力をすばやく調整することで内外圧力差を最小限に抑え、デバイス内のガスケットやシールの劣化、音のひずみの発生、音響性能の低下を防ぎます。
通気量をしっかり確保し、汚れの侵入も防ぐ
ゴア® プレッシャーベントは、機器内部への水や汚染物質の侵入を防ぎつつ、最大の通気量を確保します。ベント素材やサイズ、機器の容積、目標とする圧力調整時間を最適化することで、ベストな圧力調整ソリューションを提供します。
- スムーズな圧力調整
- 限られたスペースの中で最適な通気量を確保
- 液体や微粒子の侵入を防ぎつつ通気量を大幅に向上させ、急激な圧力変化に対応
- 幅広い用途で最適なパフォーマンスを発揮できる、多彩なプレッシャーベント素材
当社のプレッシャーベントソリューションは、液体や微粒子の侵入を防ぎながら通気量を大幅に向上させ、急激な圧力変化から携帯電子機器を保護します。
スマートフォン・フィーチャーフォン
スマートウォッチなどのウェアラブル端末
アクションカメラ
イヤホン
トランシーバー
スマートスピーカーなどのホームデバイス

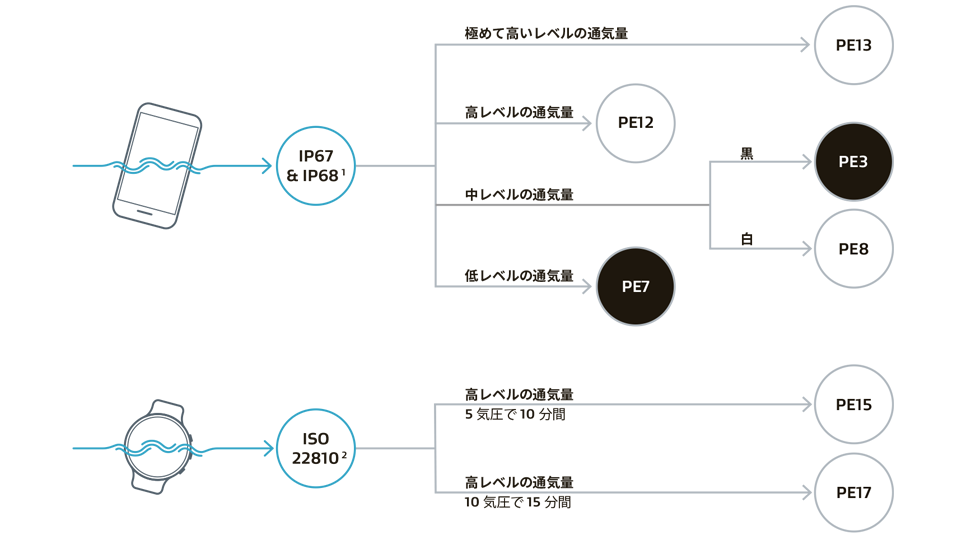

最適な製品をお選びいただくために
当社の経験豊富なチームが、お客様の用途に合わせた最適なプレッシャーベントの素材とサイズ選定をサポートします。
- 適切な設計条件下において（詳細は当社担当者までお問い合わせください）。
PE12およびPE13はIP68（水深1.5 mで30分間）に適合可能です。
通常、PE3およびPE8はIP67に適合します。特定の設計条件下では、IP68（水深1.5 mで30分間）の適合も可能です。
PE7はIP68（水深2 mで1時間）に適合可能です。 - ISO22810:2010(E) 試験法 4.3.2 Water resistance to overpressure に準拠しています。
製品開発力と提案力
確かな性能
課題解決に向けた協業アプローチ
安定した供給体制
材料科学に基づく技術基盤
グローバルなサポートネットワーク

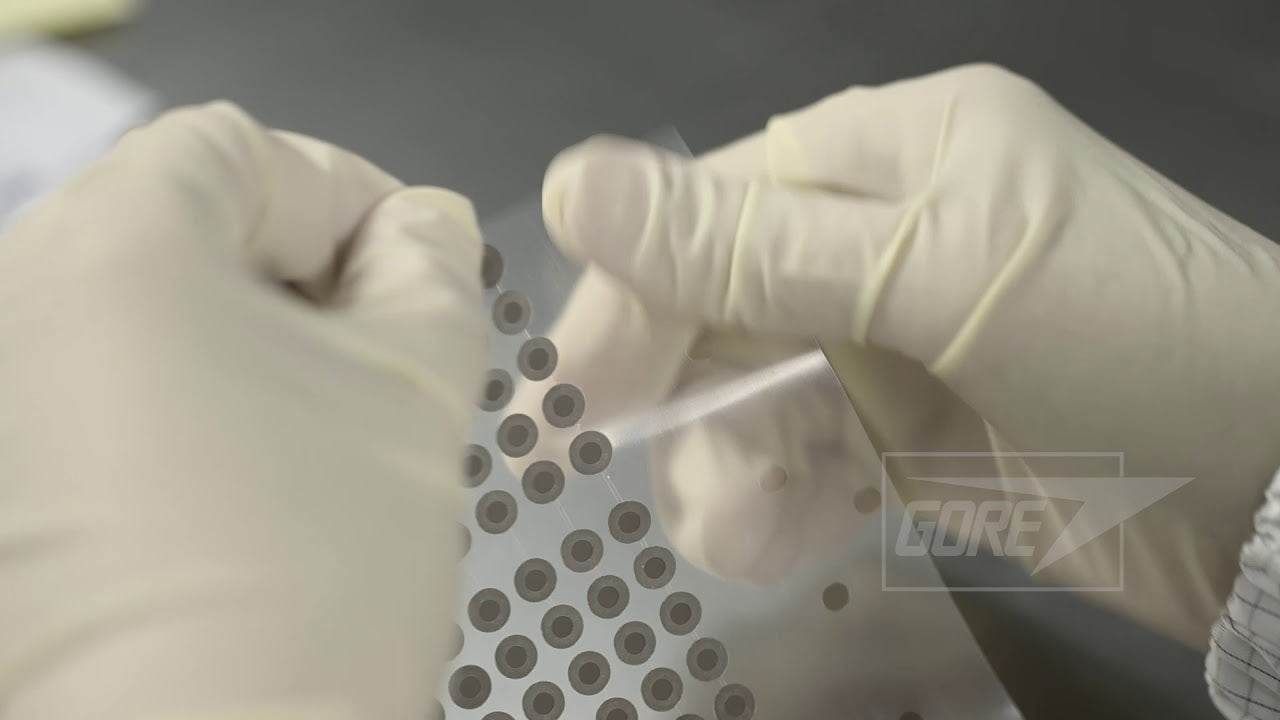

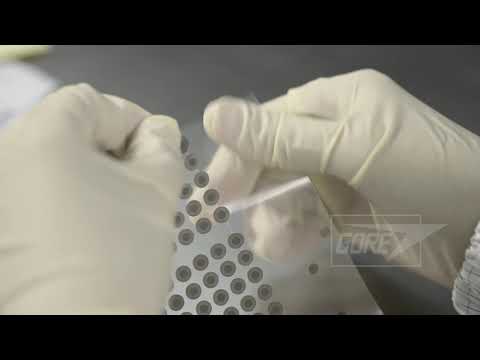

ゴア® プレッシャーベントの取り付け
ゴア® プレッシャーベントは、手作業での取り付けはもちろん、大量生産プロセスでの自動実装にも対応できるよう設計されています。
技術情報
| 用途 | スマートフォン・トランシーバー・スキャナー | ウェアラブル端末 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 特性/性能 | PE13 | PE12 | PE8 | PE3 | PE7 | PE15 | PE17 | ||
| IP等級 (IEC 529、第2版)1 | IP67、IP682 | IP67、IP682 | IP673 | IP67、IP684 | IP67、IP68 | ||||
| ISO規格 (ISO 22810)10 | N/A | N/A | N/A | N/A | 水深50 mに 10分間8 | 水深100 mに 15分間9 | |||
| 標準通気量 (差圧 = 70 mbar) | 19,000 mL/min/cm2 | 10,000 mL/min/cm2 | 3,300 mL/min/cm2 | 3,300 mL/min/cm2 | 290 mL/min/cm2 | 380 mL/min/cm2 | 290 mL/min/cm2 | ||
| 総厚 (参考値)5 | 0.24 mm | 0.24 mm | 0.27 mm | 0.27 mm | 0.34 mm | 0.29 mm | 0.42 mm | ||
| 粘着材のタイプ6 | シリコーン/アクリル系 | シリコーン/アクリル系 | アクリル系 | シリコーン | アクリル系 | ||||
| メンブレンのタイプ | 延伸ポリテトラフルオロエチレン (ePTFE) | ||||||||
| メンブレン特性 | 撥油性 | ||||||||
| メンブレンの色 | 白 | 黒 | 白 | ||||||
| 支持材 | PET | PET 不織布 | なし | PET | |||||
| 推奨取り付け方向 | 機器の筐体内側面にePTFE面を環境に向けて取り付ける | 機器の筐体内部または外部 | 機器の筐体内側面にePTFE面を環境に向けて取り付ける。PET支持材への背圧も必要11 | ||||||
| 粘着材の使用温度範囲 | -40°C～100°C | ||||||||
| RoHS7 | 閾値要件に適合 | ||||||||
- IP等級は筐体設計とベントのサイズにより異なる。
- 長時間浸漬試験条件: 水深1.5 mに30分間浸漬。
- PE8とPE3は特定のカスタム設計条件下でIP68（水深1.5 mに30分間浸漬）に適合。詳細は当社担当者にお問い合わせください。
- 長時間浸漬試験条件: 水深2 mに1時間浸漬。PE7は筐体の外部に取り付けた場合のみIP65とIP66にも適合。
- 実際の厚さは不織布やePTFE、粘着層の圧縮性によって異なる。
- カスタム製品に対応する幅広いオプションを提供。
- 当社の知る限り、上記製品はRoHS指令（2011/65/EU）に定める最大濃度を超える規制物質を含んでいない。
- 長時間浸漬試験条件: 水深50 mに10分間浸漬（PET支持材への背圧あり）。
- 長時間浸漬試験条件: 水深100 mに15分間浸漬（PET支持材への背圧あり）。
- ISO22810:2010(E) 試験法 4.3.2 Water resistance to overpressure に準拠。
- PE7も機器の筐体内側面に、防水粘着面を筐体内部の環境に向けて取り付け可能。
本情報は現時点におけるゴアの知見に基づくものであり、ゴアの標準販売諸条件に定める以外の内容を表明、保証するものではありません。
ゴアでは、当社製品に関わるすべての法規制を確実に遵守できるよう継続的に取り組んでいます。
サプライヤーと連携し、ペルフルオロオクタン酸（PFOA）のサプライチェーンからの排除にも取り組んできました。当社製品はEU REACH規則（EU 1907/2006およびEU 2019/2021）に適合しています。
製品が実際にどのような環境条件にさらされるかを予測することは困難です。当社の経験豊富な専門チームが、お客様の要件に合わせた最適なベント選定をサポートします。
留意すべき点には以下が含まれます。
- 製品の寸法（製品の空気体積）
- 製品の使用方法・使用環境
- 高度変化の可能性
- 最低/最高温度
- 最低温度と最高温度の間の変化時間
- 目標とする圧力調整時間
- 液体や微粒子、汚染物質に対して求められる保護レベル
- ベント実装表面と必要な粘着材
他社にない強み

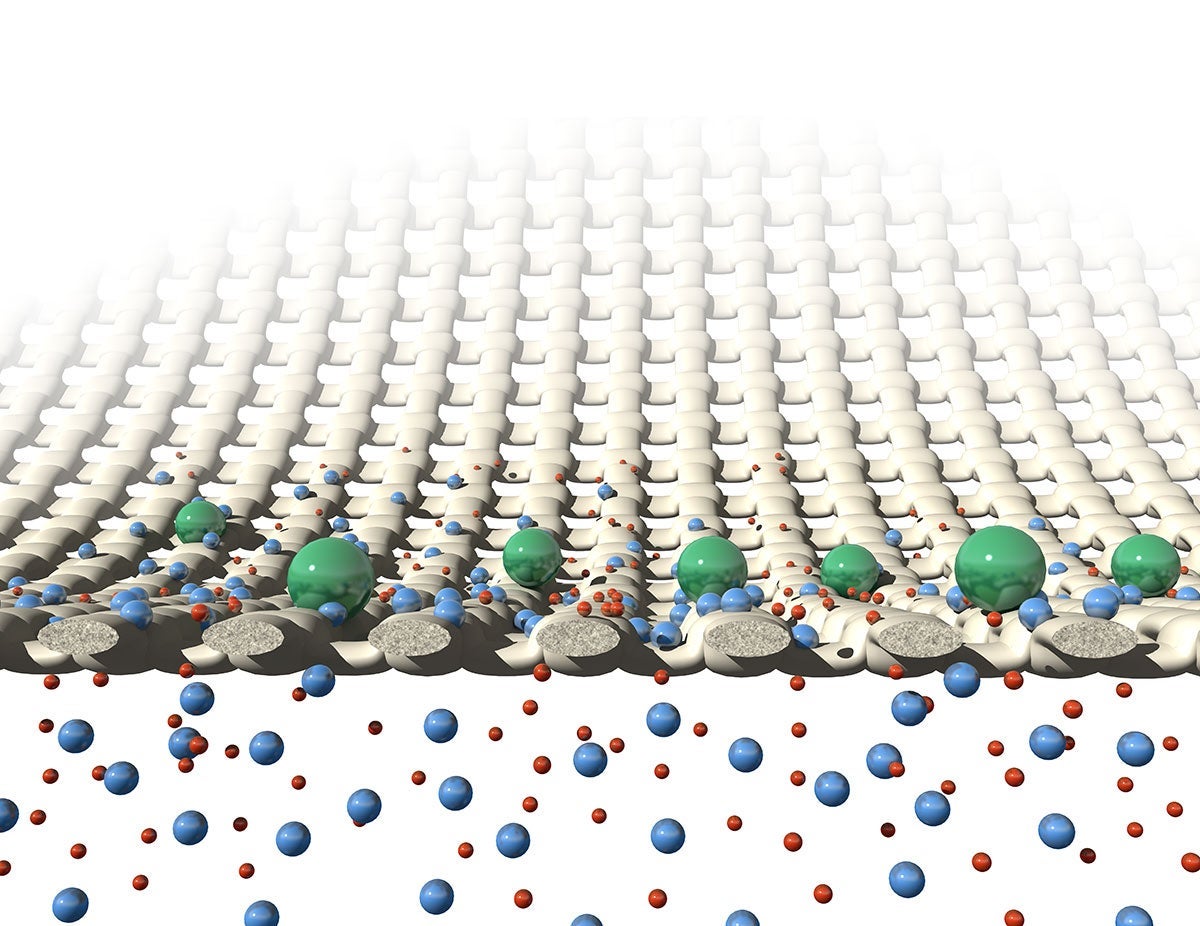

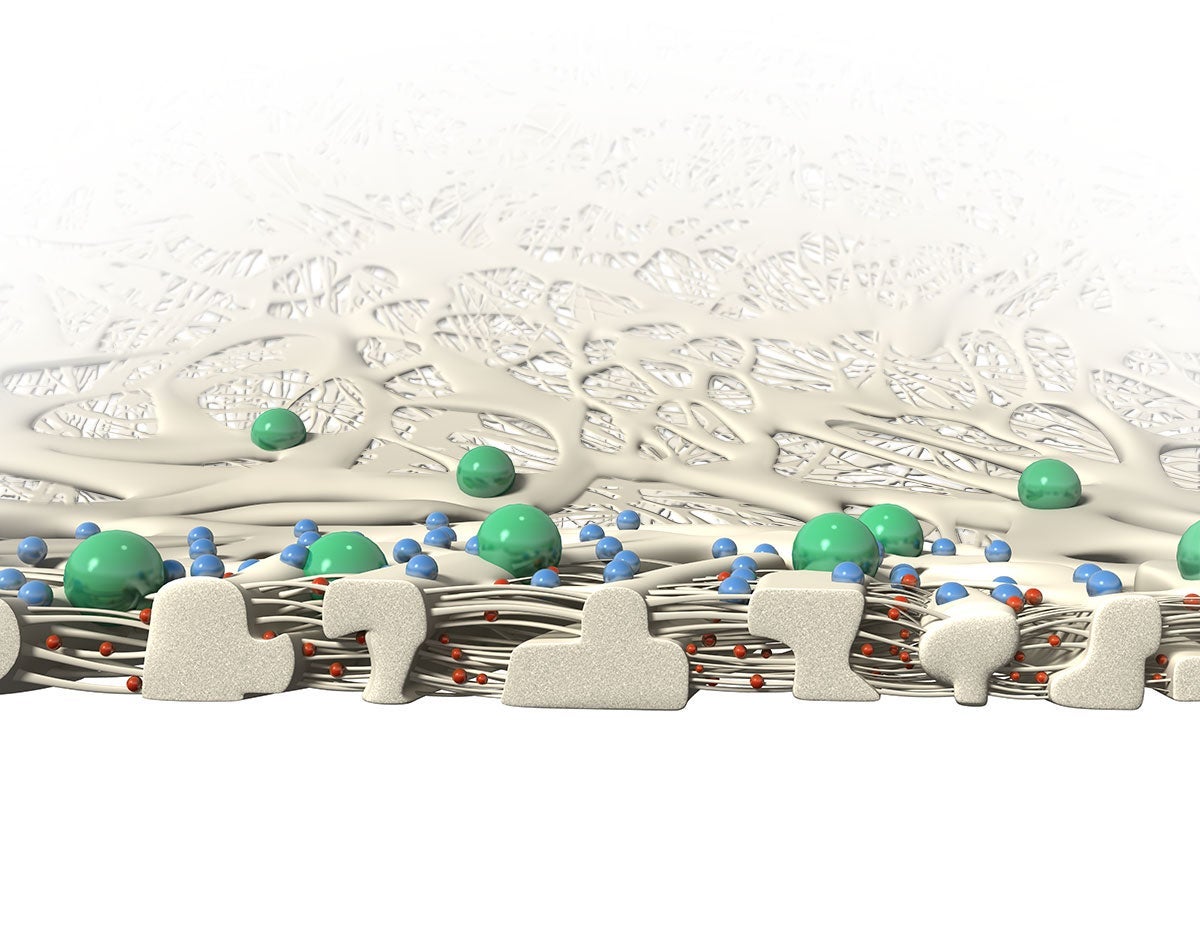

織布設計（図1）は、表面への粒子の蓄積によって通気性が低下したり、粒子が通過したりする場合があります。これに対し、ゴア独自のメンブレン設計（図2）は、複雑な内部構造を採用することで、形状やサイズの異なる粒子を効果的に捕集しつつ、長期にわたって安定した通気性能を維持します。
図1
図2
| 寸法 (mm) | 品番 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 内径 | 外径 | PE13 | PE12 | PE8 | PE3 | PE7 | PE15 | PE17 | |
1.6 | 4.2 | - | - | - | - | - | - | - | |
2.0 | 5.0 | PE130205 | PE120205 | PE80205 | PE30205 | - | - | - | |
3.0 | 6.0 | PE130306 | PE120306 | PE80306 | PE30306 | PE70306 | - | - | |
5.0 | 9.4 | - | - | - | PE30509 | - | - | - | |
5.5 | 10.2 | - | - | PE80510 | - | PE70510 | - | - | |
1.6 | 3.8 | - | - | - | - | - | PE151.63.8 | - | |
2.0 | 4.2 | - | - | - | - | - | PE152.04.2 | PE172.04.2 | |
カスタムサイズから標準サイズまで幅広く対応し、製品設計の柔軟性を向上します。これにより、通気性能を維持したまま、内部スペースに制約のある機器でもプレッシャーベント数の低減と小型化が可能となります。
お客様の用途に最適なソリューション選びを当社の専門エンジニアがサポートします。
ケーススタディ
関連コンテンツ
こちらもご覧ください
本製品は、一般工業用途に限定してご使用ください。
食品、医薬品、化粧品、医療機器の製造、処理、または包装作業にはご利用いただけません。
