溶着組付対応のベントソリューション

ゴア® プロテクティブベント　溶着組付きシリーズは、長期間持続する撥油性能を備えた、溶着による実装に最適なソリューションです。薄型設計のため省スペース化に貢献し、高いIP等級・耐衝撃性・耐振動性が求められる量産品に広く採用されています。

関連資料

ゴア® プロテクティブベント – 溶着組付きシリーズ（データシート／取り付けガイド）

関連資料

重機・農耕機用ゴア® プロテクティブベント
通信インフラ用ゴア® プロテクティブベント

電子機器の信頼性を高める、実績に裏打ちされたベントソリューション

専門家による3つのセッションをオンデマンドでご視聴いただけます。
ON-DEMAND: Why Electronics Fail: The Role of Venting in Electronics Reliability
ON-DEMAND: Don’t Let Moisture Win: Venting Approaches to Improve Reliability in Electronics
ON-DEMAND: Ask the Pros: Designing Electronics to Survive Extreme Environments
特長とメリット
用途
製品ラインナップ
特長とメリット

ゴア®プロテクティブベントが選ばれる理由

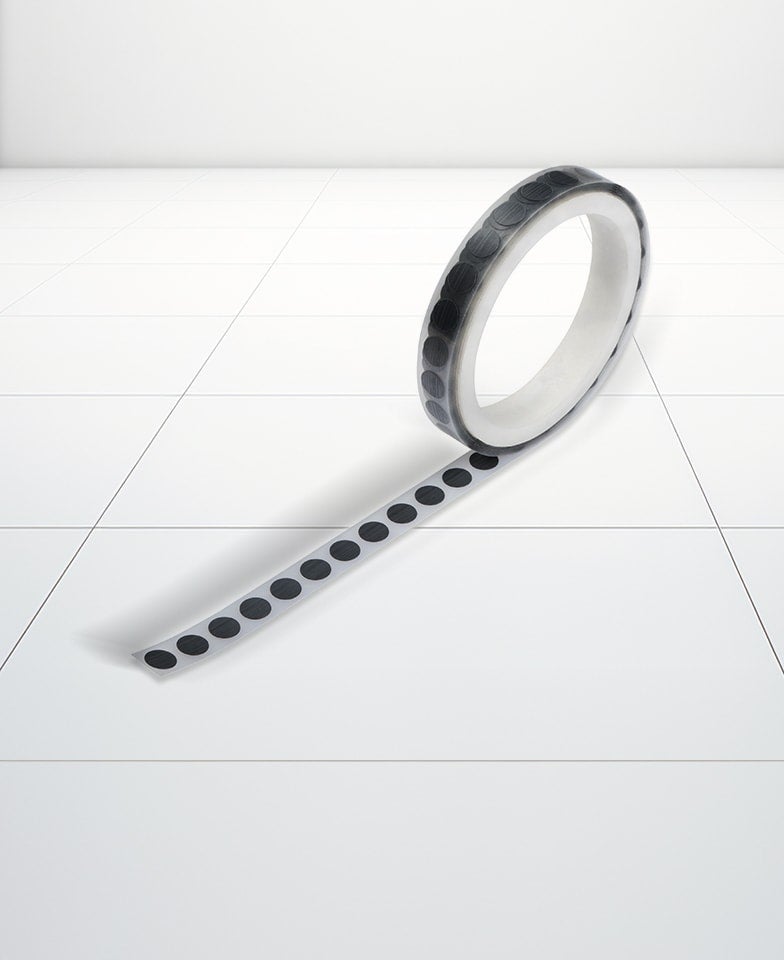

  • 1個ずつ連続供給できるロール式パッケージで、自動組付に最適
  • 薄型設計で省スペース筐体にも対応
  • 世界で2億個以上の導入実績に裏打ちされた、高度なエンジニアリングサポート
用途

自動での溶着組付に最適な、耐久性に優れたePTFE製ベント

ゴア® プロテクティブベント　溶着組付シリーズは、高耐久のePTFEメンブレンを採用。筐体内外の圧力を素早く調整する通気性能と、強固な機械的結合を両立しています。ポリマー製筐体への溶着用に設計された本製品は、ロール供給式で自動組立工程にスムーズに組み込めます。

音響装置

バッテリー筐体

重機・建設機械

照明機器

各種センサー

太陽光発電システム

通信設備

その他の屋外機器

製品ラインナップ

ゴア® プロテクティブベント　溶着組付シリーズ

VC70008-1

メンブレンのタイプ：
100% ePTFE

メンブレン特性：
撥水性・撥油性

メンブレンの色：
黒

サイズ：
Ø 7.6 mm

取付方法：
熱溶着、超音波溶着

部品数量（ロールごとの個数）：
5,000個

VE0001SLR

メンブレンのタイプ：
100% ePTFE

メンブレン特性：
撥水性・撥油性

メンブレンの色：
黒

サイズ：
Ø 10.0 mm

取付方法：
熱溶着、超音波溶着

部品数量（ロールごとの個数）：
10,000個

VE0003AML

メンブレンのタイプ：
100% ePTFE

メンブレン特性：
撥水性・撥油性

メンブレンの色：
黒

サイズ：
Ø 11.9 mm

取付方法：
熱溶着、超音波溶着

部品数量（ロールごとの個数）：
5,000個

技術情報

製品性能
品番VC70008-1VE0001SLRVE0003AML
IP等級（IEC 529、第2版）1

IP65、IP66、IP67、IP682

耐水圧

> 0.6 bar、60秒

標準通気量（Δp = 70 mbar）3100 mL/min185 mL/min270 mL/min
UL規格／難燃性

UL94-V0

紫外線耐性（UL746C準拠）

UL f2

1. IP等級は筐体の設計に依存（VE70919で試験済）

2. 長時間（水深2 m、1時間）の浸漬試験（VE70919で試験済）

3. 溶着による有効面積の減少（1 mm分）を考慮した値

ゴアでは、当社製品に関わるすべての法規制を確実に遵守できるよう継続的に取り組んでいます。

サプライヤーと連携し、ペルフルオロオクタン酸（PFOA）のサプライチェーンからの排除にも取り組んできました。当社製品はEU REACH規則（EU 1907／2006およびEU 2019／2021）に適合しています。

詳細はこちら

VC70008-1
VE0001SLR
VE0003AML

こちらもご覧ください

本製品は、一般工業用途に限定してご使用ください。

食品、医薬品、化粧品、医療機器の製造、処理、または包装作業にはご利用いただけません。
