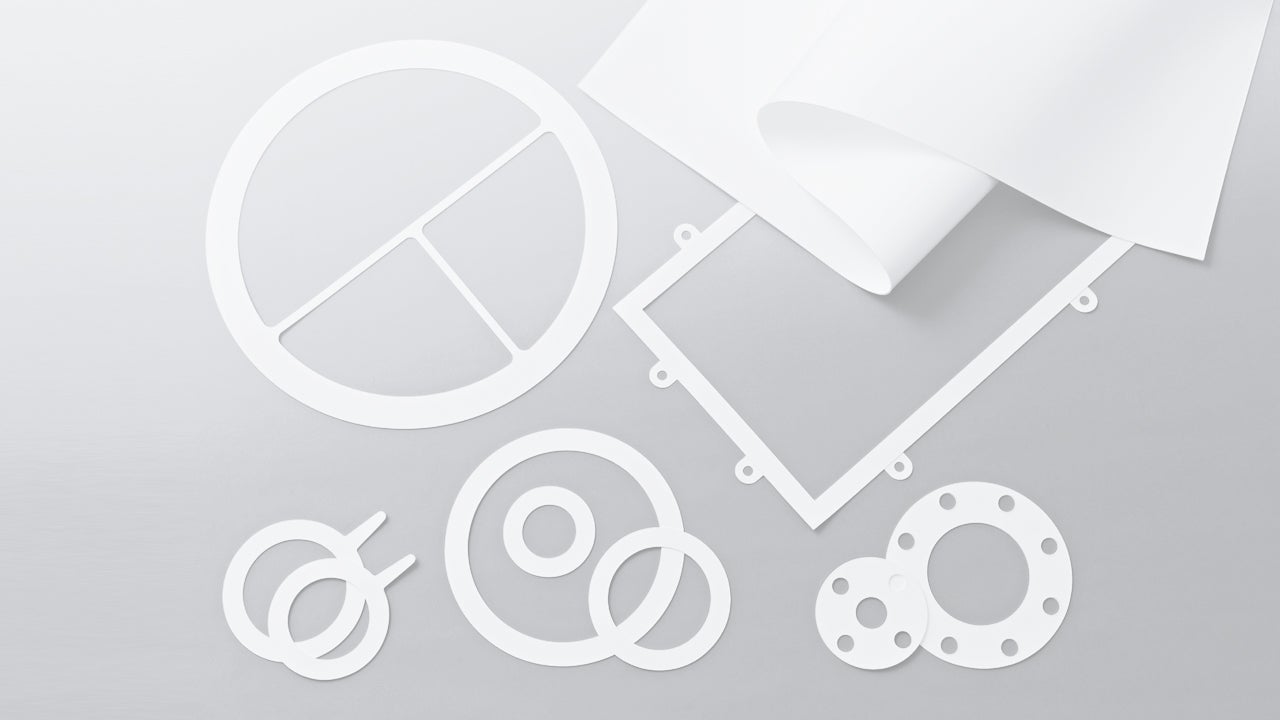

GORE® SGM® ガスケット
(鋼製フランジ用シートガスケット)
ゴア® SGM® ガスケットは長期シール性に優れ、統一して多くの箇所に適用できる、一般鋼管・機器フランジ用高性能シートガスケットです。
お問い合わせ
資料ダウンロード
データシート：GORE® SGM® ガスケット
データシート, 525.42 KB
ゴア® SGM® ガスケットは、耐薬品性、耐熱性に優れ、強度と柔軟性を兼ね備えた100%延伸ポリテトラフルオロエチレン（ePTFE）からなる長期信頼性に優れた鋼製配管・機器フランジ用シートガスケットです。PTFE100%でありながら、独自の延伸技術により、従来のPTFEガスケットならびに充填材入りPTFEガスケットと比較して、高温時でも優れた応力緩和特性を示します。ゴア® SGM® ガスケットは、プロセス配管・機器フランジ用ガスケットに求められるあらゆる特性をバランスよく兼ね備え、長期間高いシール性を発揮し、ガスケットの統一化を進め、安全なプラント操業に貢献します。
製品概要
耐薬品性、耐熱性に優れ、強度と柔軟性を兼ね備えた延伸ポリテトラフルオロエチレン（ePTFE）100％からなる長期信頼性に優れたプロセス配管・機器フランジ用ガスケットです。 PTFE100％でありながら、独自の延伸技術により、他の充填材入りPTFE系ガスケットと比較して、高温時でも優れた応力緩和特性を示します。ゴア® SGM® ガスケットは、プロセス配管・機器フランジ用ガスケットに求められるあらゆる特性をバランスよく兼ね備え、長期間高いシール性を発揮し、ガスケットの統一化を進め、安全なプラント操業に貢献します。
製品特長
ゴア® SGM® ガスケットは、ePTFEの特殊な構造により、熱クリープを抑え、高温箇所でも長期間にわたってシール性を維持することが可能です。また、適度な圧縮特性により、取り扱い性に優れ、荒れたフランジ面においても、高いなじみ性を発揮します。
ゴアの技術力
ゴアのシーラント製品の特長の多くは、素材である延伸ポリテトラフルオロエチレン（ePTFE）によるものです。ePTFEは、PTFEの高い耐薬品性と耐熱性に加え、延伸されることによる高い機械的強度と耐クリープ性、柔軟性を兼ね備えています。
PTFE由来の特性
- 化学的安定性
- 熱的安定性
上記に加えePTFEは以下のような特性があります
- 耐クリープ性
- 圧縮性
- 柔軟性
- 機械的強度
使用メリット
- 優れた耐薬品性
100%PTFEより成り、酸、アルカリ、溶剤系など流体による使い分けが不要です。 - 優れた応力緩和特性
温度サイクルのある箇所でも長期シール性を発揮します。 - 適度な圧縮性
ジョイントシートと同等の圧縮性により、取り扱い性に優れ、また、荒れた表面のフランジでも高いシール性を発揮します。 - 易加工性
シートカットしやすく、複雑な形状のフランジにも適用できます。
製品詳細
寸法：1400mm×1400mm
厚さ：1mm、1.5mm、2mm、3mm
材質：ePTFE（PTFE100%）
ガスケット定数：m:2.5、y:19.6MPa
推奨締付圧：30MPa
圧縮率：18% (JIS R3453)
復元率：39% (JIS R3453)
使用可能な範囲
- 耐薬品性：pH 0-14
- 温度範囲
使用可能範囲：-240℃~ 260℃
通常使用範囲：-60℃~ 230℃ - 圧力範囲
使用可能範囲：中真空 ~5.2MPa
通常使用範囲：中真空~ 3MPa
ゴア® SGM® ガスケットは、様々なアプリケーションにて採用されています。また、運転条件や機器にあった適切なガスケット製品をご提案させていただくことも可能です。詳細はお問い合わせください。
GORE® ガスケット製品比較
ゴアのガスケットはすべて延伸ポリテトラフルオロエチレン(ePTFE)の特性を活かした、耐薬品性(*)・長期シール性に優れた高性能ガスケットです。
製品名 | 特性 | 使用可能温度範囲 | アプリケーション | データシート | |
|---|---|---|---|---|---|
| GORE® ハイパーシート® ガスケット | ・圧縮性 ・なじみ性 ・純粋性・非発塵性 ・加工性 | -269℃～315℃ | ・一般工業（石油、化学、製紙、鉄鋼など）の各種機器フランジ ・半導体やFPD製造工程、装置などの厳しいクリーン性が求められる分野 | PDFダウンロード |
 | GORE® SGM® ガスケット | ・応力緩和特性 ・適度な圧縮性 ・なじみ性 ・加工性 | -269℃～315℃ | ・鋼製配管、機器フランジ | PDFダウンロード |
 | GORE® トライガード® ガスケット | ・低締付圧力・高シール性 ・耐クリープ性 ・純粋性 ・一体化構造 | -240℃～315℃ | ・グラスライニングフランジ ・樹脂フランジ（材質：PVC、PVDF など） ・樹脂ライニングフランジ（材質：PFA、PTFE、PEなど） ・その他締付圧力のかけにくい箇所 | PDFダウンロード |
 | GORE® エンベロープガスケット-Style EZL® | ・ガスケット調整不要 ・圧縮性 ・耐熱性 ・一体化構造性 | -200℃～230℃ | ・グラスライニングフランジ ・マンホールフランジやボディーフランジ ・高い荷重がかけられないフランジ | PDFダウンロード |
 | GORE® ガスケットテープ シリーズ 500 | ・耐熱性 ・耐クリープ性 ・現場での形状対応（Form-in-Place) ・省保管スペース | -269℃～315℃ | ・大口径鋼製フランジ ・多管式熱交換器 | PDFダウンロード |
(*)溶融アルカリ金属、高温・高圧のフッ素ガス、重合性モノマー流体を除く、pH0～14の流体に耐性があります
ゴアの選べるガスケット
関連資料
データシート：GORE® SGM® ガスケット
データシート, 525.42 KB
ゴア® SGMガスケット ケースヒストリー
ケーススタディー, 79.3 KB
ゴア® SGMガスケット 圧縮応力－圧縮変形率／変形量
技術情報, 144.07 KB
ゴア® SGMガスケット 推奨使用範囲
技術情報, 60.69 KB
本製品は、工業製品に限定してご使用ください。
食品、医薬品、化粧品または医療機器の製造、加工、包装工程にはご使用いただけません。
