高速データ・映像伝送に対応する、小型・高耐久クアッドラックスケーブル
ゴア® クアッドケーブルは、スキューを厳密に抑制し、低クロストークと安定したインピーダンス制御により、高速シリアルデータおよび映像伝送のプロトコルに求められる高い信号品質を実現します。デュアル差動ペアを一体化した軽量・高耐久のクアッドラックス構造により、最長30 m（100フィート）にわたり最大1 GHzの双方向信号伝送を可能にします。
特長とメリット
過酷な環境に耐える高強度材料
ゴア® クアッドケーブルは、過酷な運用環境やメンテナンス条件下でも安定した性能を発揮できるよう、以下の独自設計・材料を採用しています。
- 温度変化や摩耗に強い材料
- 化学的に安定した材料
- 小径・軽量設計
また、軍用航空機や軍用車両、民間航空機の各システムにおいて、以下の性能・特性を発揮します。
- スキューを厳密に制御し、高速シリアルデータおよび映像伝送のプロトコルに対応
- インピーダンス制御により、最大1 GHzの双方向信号を安定して伝送
- 低クロストークで信号干渉を抑制
- 過酷な環境条件からケーブルを確実に保護する耐久性の高い材料を採用
- コンパクトな設計により、航空機1機あたり5 kg（11ポンド）以上の重量削減を実現
- 高い柔軟性と小さな曲げ半径により、スペースの限られたシステムでも配線が容易
- 各種高速コネクタシステムおよびバックシェルとの高い互換性
用途
ゴア® クアッドケーブルは、最新の高速シリアルデータおよび映像伝送のプロトコルに対応し、さまざまなシステムにおいて安定した信号伝送を実現します。
- アビオニクスおよびベトロニクスのデジタルネットワーク
- 機器間（ボックス間）接続システム
- DVI接続

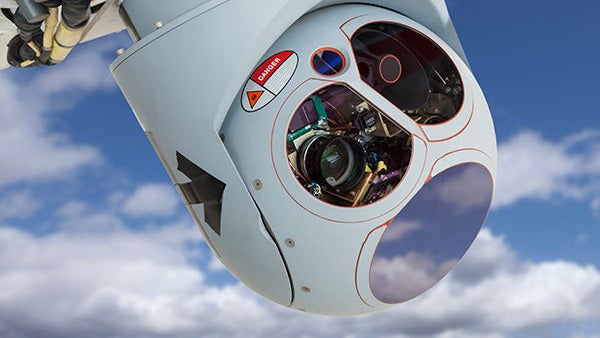

- 電子光学/赤外線（EO/IR）センサー
- イーサネットバックボーン
- 飛行・車両管理制御
- HDカメラおよびビデオシステム
- ミッションシステム
また、ゴアのケーブルは、ARINCやMIL-STD-38999（サイズ8コンタクト）などの各種高速コネクタシステムやバックシェルに対応した終端処理が可能です。

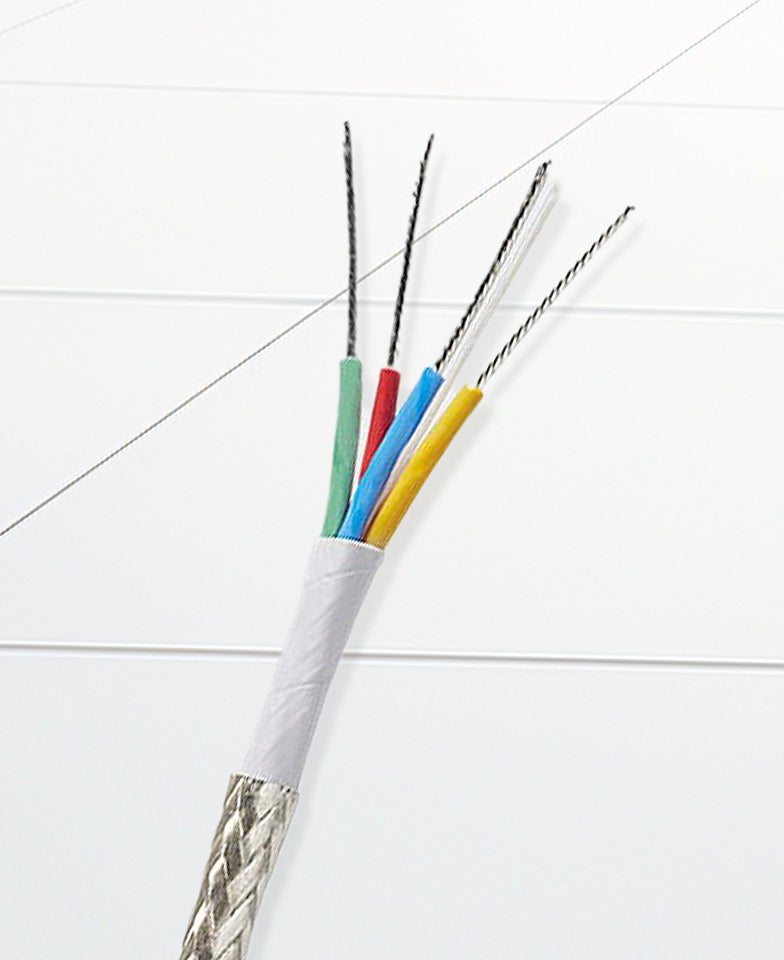

ケーブル設計
小型化により大幅な軽量化を実現

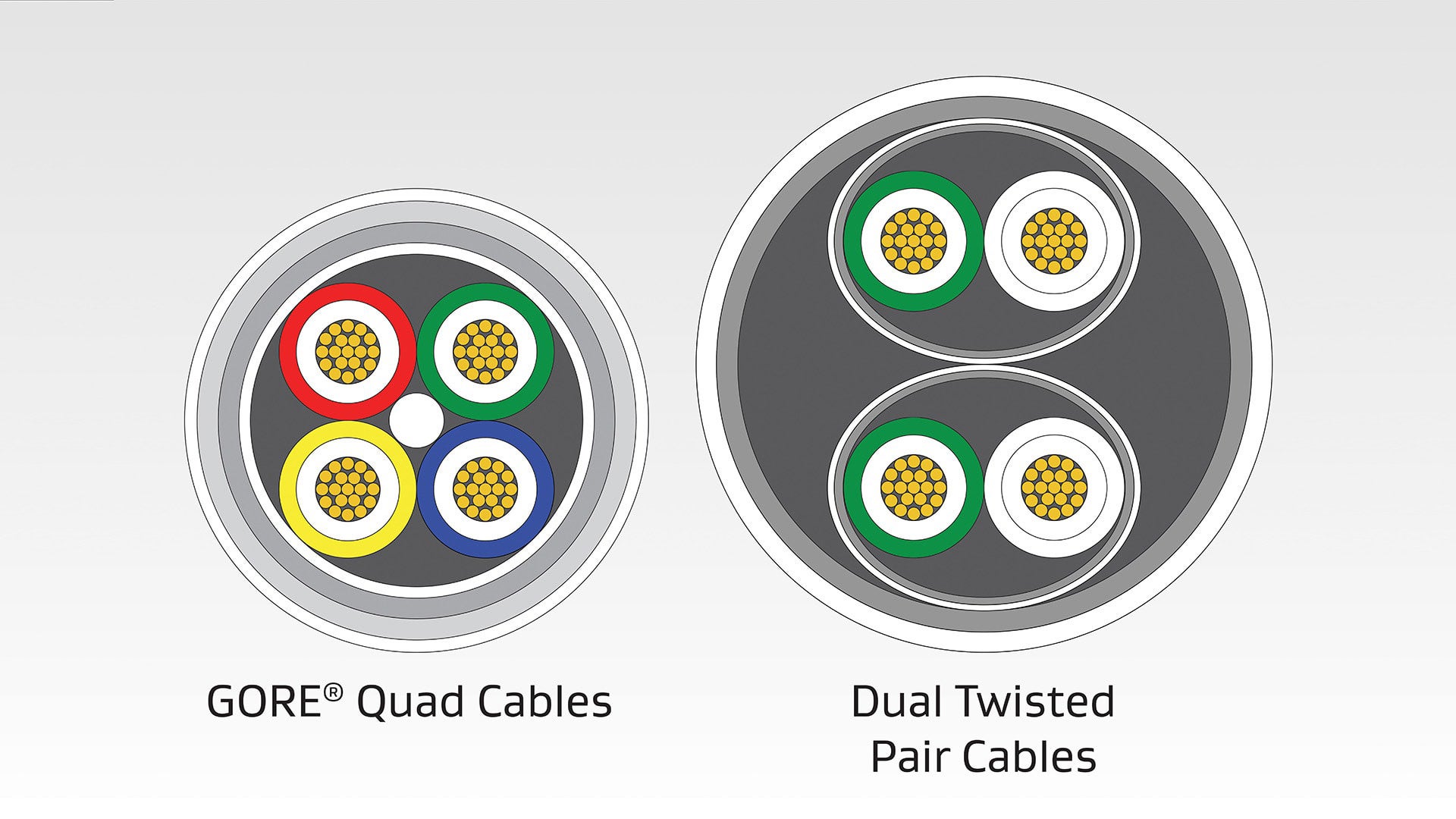

ゴア独自のクアッドラックスケーブル構造は、同等のデュアルツイストペアケーブルと比較して約40%の小型化を実現しています。この小径化により重量を最大30%削減し、航空機1機あたり5 kg（11ポンド）以上の軽量化に貢献することが実証されています。
