通気量を3倍に高めた革新的な圧力ベントにより、スマートフォンのスピーカー歪みを低減

課題

あるスマートフォンメーカーは、設計バリデーションの過程で、自社製品の1機種においてスピーカーに大きな歪みが発生していることを確認しました。端末が圧迫された状態でオーディオやビデオを再生すると、歪んだ音が生じていたのです。音質上の問題によるブランドイメージの低下を避けるため、このメーカーは当該製品の発売を断念せざるを得ませんでした。

最終的に、このスマートフォンメーカーはゴアの専門チームに相談し、音質低下の原因究明と、スピーカー歪みによるノイズを完全に解消するソリューションの検討を依頼しました。

ソリューション

この不具合に対する効果的な解決策を検討するにあたり、ゴアはお客様と密にコミュニケーションを取りながら、リスクや不明点、改善の可能性について議論を重ねました。不具合のあるデバイスのサンプルを分析した結果、ゴアのエンジニアリングチームは原因を迅速に特定し、お客様の課題を解決する最適な製品を短期間で開発しました。

歪んだ音の原因は、スマートフォン内部と外部の圧力差により、スピーカーの振動板の動きが妨げられていたことにありました。ゴアのエンジニアは、通気量を高めることで圧力差を解消し、圧力平衡を改善できると結論付けました。

通気量を高めるため、ゴアの経験豊富なエンジニアチームは、「より大きな有効面積」と「より高い通気性」という2つの重要な要件を満たすベント材料を開発しました。通常、通気量を高めるプレッシャーベントの採用は、防水性能の低下を伴います。

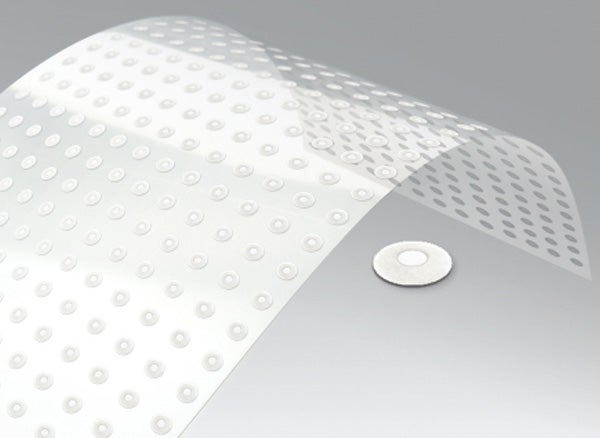

しかし、ゴア^® プレッシャーベントPE12モデルの開発により、通気量を3倍に高めながら、IPX8の防水規格を維持することに成功しました。
