ゴアは、航空宇宙・防衛、宇宙、半導体、試験・測定分野の高屈曲用途に向けて、機械的・電気的に優れた特性を持つ高性能ケーブルアセンブリを提供しています。ゴア® マイクロウェーブ/RFアセンブリは、他社製品と比べて次のような利点があります。

  • 広い周波数帯域での正確で再現性の高い測定
  • 実証済みの一貫した位相・振幅安定性
  • 低挿入損失と安定したVSWR特性
  • 優れたEMI/EMC性能
  • 低エラーベクトル振幅（EVM）特性
  • 衝撃や振動、摩耗、化学薬品などに耐える高耐久性
  • 過酷な熱環境に対応する温度安定性
  • 小曲げ半径対応による配線作業の効率化
  • 超高柔軟性による設置作業性の向上
  • 軽量・高屈曲の多様なケーブル径による軽量化
  • 多様な同軸マイクロ波コネクタによる設計自由度の向上

ゴアでは、高い耐久性・軽量性・柔軟性と、正確で再現性の高い測定性能を1つのソリューションで両立しています。優れたRFシールド性能と低いRF漏洩特性を備えたゴアのケーブルアセンブリは、多くの業界において他社製品の追随を許しません。

設計から生み出される耐久性と柔軟性

ゴアでは、高耐久ケーブルアセンブリを内部導体から外側に向けて設計しています。同軸ケーブル材料である延伸ポリテトラフルオロエチレン（ePTFE）が本来備える高い屈曲特性を基盤に、膨大な特性データベースを活用してケーブルジャケットや誘電体絶縁層を選定しています。

独自の同軸ケーブル構造とコネクタ設計により、屈曲時でも安定した電気特性を維持します。これらの技術と材料を統合することで、安定した品質の信頼性の高いRF/マイクロウェーブケーブルを提供しています。

ゴアの柔軟なRFケーブルは、螺旋状に巻かれたシールド構造により、曲げの外側では伸び、内側では縮む特性を備えているため、曲げに対する抵抗が小さく、スプリングバックも非常に小さく抑えられています。また、推奨される最小曲げ半径を大きく超えない限り、屈曲時にシールドが開いたり、電磁干渉（EMI）が漏洩したりすることはありません。

一部のケーブル設計では、撚り線構造の中心導体や独自の材料を採用することで、柔軟性と低スプリングバック性能をさらに高めています。汎用試験・相互接続用途のゴア® マイクロウェーブ/RFアセンブリは、複雑なシステム構成においても、他社製品より配線が容易であることが実証されています。

このような柔軟性に加え、ゴアのマイクロウェーブ同軸ケーブルは耐久性に優れた保護層を備えており、摩耗や衝撃、振動、化学薬品などの厳しい環境にも対応します。多くのアセンブリタイプは、高温・高湿度環境下での長期使用にも耐えることが実証されています。

例えば、GORE-FLIGHT® マイクロウェーブアセンブリは、民間・防衛航空機向けに、設置後のメンテナンスを不要とするソリューションです。これらのケーブルアセンブリは、設置後から長期にわたり、低挿入損失と安定したVSWRを維持することが実証されています。

同軸ケーブルのレンダリング画像

supportImage

Showing of

汎用試験・相互接続用途のゴア® マイクロウェーブ/RFアセンブリの高屈曲構造

厳格な試験と事前適合評価

ゴアは、RFケーブルの性能低下に伴う故障モードとそのメカニズムを深く理解しています。その知見に基づき、配線前、設置後、実使用環境を想定した条件下で、最新の業界規格に準拠した厳格な試験を実施しています。主な試験項目は以下のとおりです（これらに限定されません）。

  • ケーブル屈曲試験規格およびゴア独自のシミュレーターによる、アセンブリの想定屈曲寿命の評価・記録
  • 衝撃・振動試験を含む各種同軸ケーブル試験による、アセンブリの電気的・機械的性能の検証
  • アセンブリのRFシールド性能を検証するRF漏洩試験

ゴアのすべての製品は、業界規格とお客様の要件を満たし、場合によってはそれを上回る性能を実現しています。RoHS準拠のケーブルアセンブリもその一例です。多様な業界の同軸ケーブル用途に対応した事前適合評価済み設計により、お客様の時間とコストの削減に貢献します。

信頼性が実証されたソリューション

多様なケーブル構成

ゴアでは、航空宇宙・防衛、宇宙、半導体、試験・測定などの用途要件に対応するため、多様な構成・径の同軸マイクロウェーブケーブルを幅広く取り揃えています。また、ご要望に応じて同軸ケーブルの位相整合や遅延時間の調整にも対応しています。

製品の外観は耐久性や柔軟性のレベルによって異なりますが、ゴアの標準的な同軸ケーブルは、用途や使用条件にかかわらず、低挿入損失または超低挿入損失と安定したVSWR性能を維持します。

例えば、ゴア® PHASEFLEX® マイクロウェーブ/RFテストアセンブリは、高温環境で動作する重要な宇宙システムの試験に最適です。高い予測性と再現性により、正確で安定した同軸ケーブル性能を実現します。

標準仕様がお客様の要件を満たさない場合は、用途に応じてより柔軟なマイクロウェーブケーブルや高温対応の同軸ケーブルへのカスタマイズも承ります。

PHASEFLEXケーブルのグラフィックレンダリング

supportImage

Showing of

ゴア® PHASEFLEX® マイクロウェーブ/RFテストアセンブリの高耐久構造

多様なコネクタオプション

コネクタの選択はケーブルアセンブリのシールド性能を左右するため、ゴアではアセンブリ専用に設計された多様なマイクロウェーブ同軸コネクタを提供しています。各コネクタはアセンブリの性能を最大限に引き出すよう設計されており、損失と反射を最小限に抑えることで、最適な信号伝送を実現します。また、標準仕様向けのマイクロウェーブ同軸コネクタの多くは、高屈曲寿命タイプのケーブルアセンブリにも使用できます。

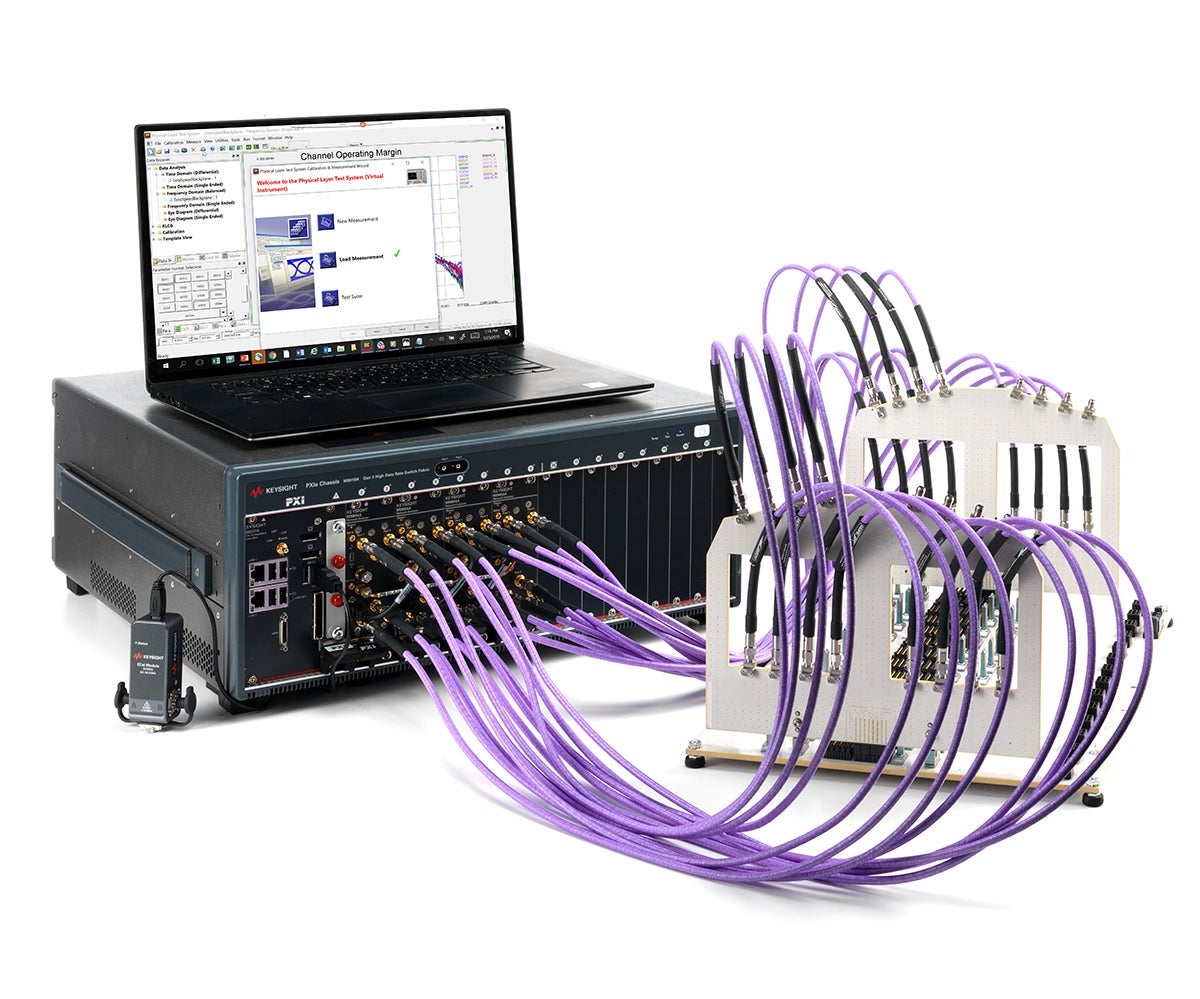

位相・振幅の安定性に優れたゴアのケーブルアセンブリをKeysight M9804Aマルチポートテストシステムに接続した様子

写真提供: Keysight Technologies, Inc.

ゴア® PHASEFLEX® マイクロウェーブ/RFテストアセンブリ（0Nタイプ）をKeysight M9804Aマルチポートテストシステムに接続した様子

オンラインツール

直感的な操作で、すばやく結果を確認

ノートパソコンやタブレット、スマートフォンから利用できる、ゴアのマイクロウェーブ/RFケーブルアセンブリビルダー。ゴアのオンラインツールは、用途要件に適したマイクロウェーブアセンブリを簡単に選択できるよう設計されています。

ゴアのマイクロウェーブ/RFケーブルアセンブリビルダーを使用すれば、デスクトップやタブレット、スマートフォンから簡単にアセンブリを設計できます。航空宇宙・防衛、宇宙、半導体、試験・測定など、さまざまな分野の用途に応じた設計が可能です。設計完了後はカスタムデータシートをすぐにダウンロードでき、見積もり依頼も送信できます。ゴアのスペシャリストが設計内容と用途要件を確認いたします。

ゴアのマイクロウェーブ/RFケーブルアセンブリカリキュレーターでは、各種ケーブルタイプのアセンブリについて、挿入損失やVSWRなどのパラメータを計算できます。最大3つのアセンブリを同時に選択・比較することも可能です。

ゴアのマイクロウェーブケーブルやコネクタについてのご質問、用途に関するご相談、お見積もりのご依頼は、ゴアの担当者までお気軽にお問い合わせください。

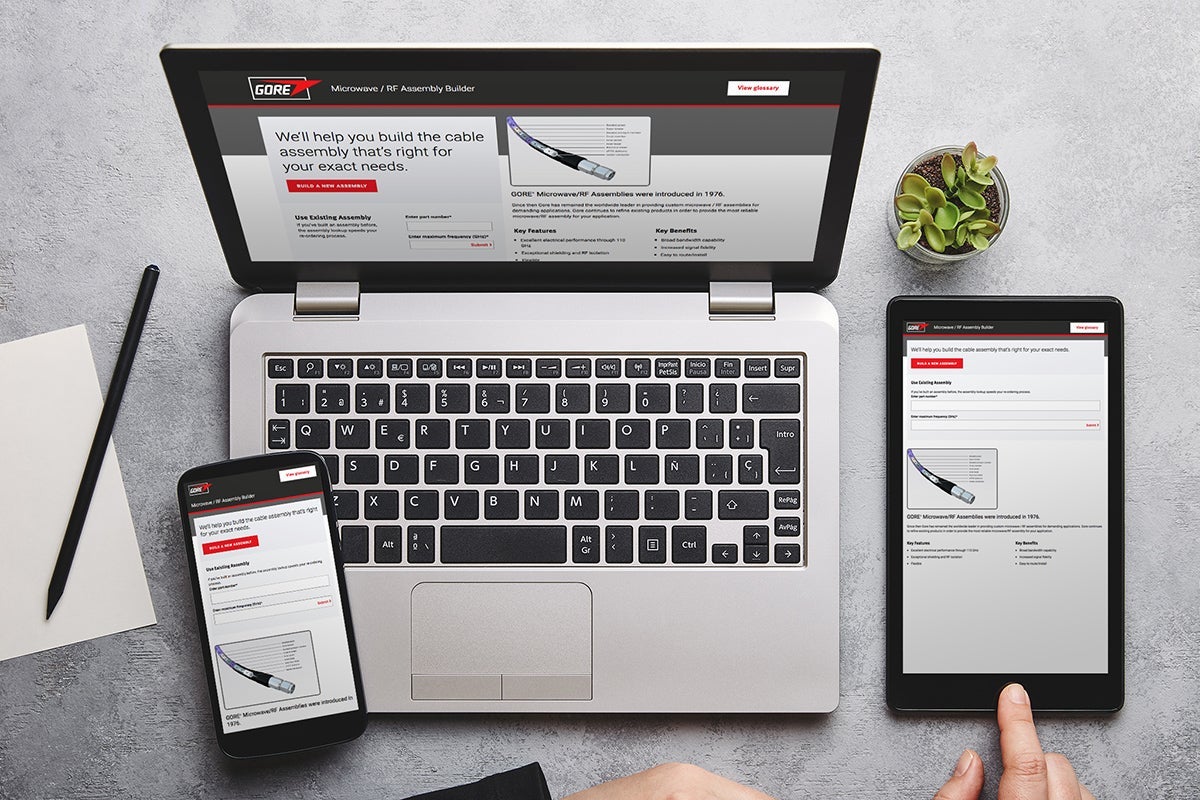

ノートパソコンやタブレット、スマートフォンで利用できるゴアのマイクロウェーブ/RFケーブルアセンブリビルダー
