品番に関する情報: ゴア^® マイクロウェーブ/RFケーブル & ケーブルアセンブリ

品番

品番は英数字12～15桁で構成されており、各桁に特定の意味が割り当てられています。1桁目と2桁目はケーブルタイプを示します。

3桁目から5桁目は、ケーブルアセンブリの一端に使用するコネクタ（「A」）を示し、6桁目から8桁目は、もう一方の端のコネクタ（「B」）を示します。

9桁目から11桁目は、アセンブリの長さ（インチ）を示します。長さは3桁で表すため、1桁または2桁の場合は、先頭にゼロを補って入力してください（例: 6インチは006、24インチは024）。12桁目は、長さが整数インチでない場合（例: 24.5インチ）に、その値を補足するために使用します。小数点以下は1桁までとし、用途に最も適した値に丸めてご指定ください。長さが整数インチの場合は、12桁目に「0」を入力します。

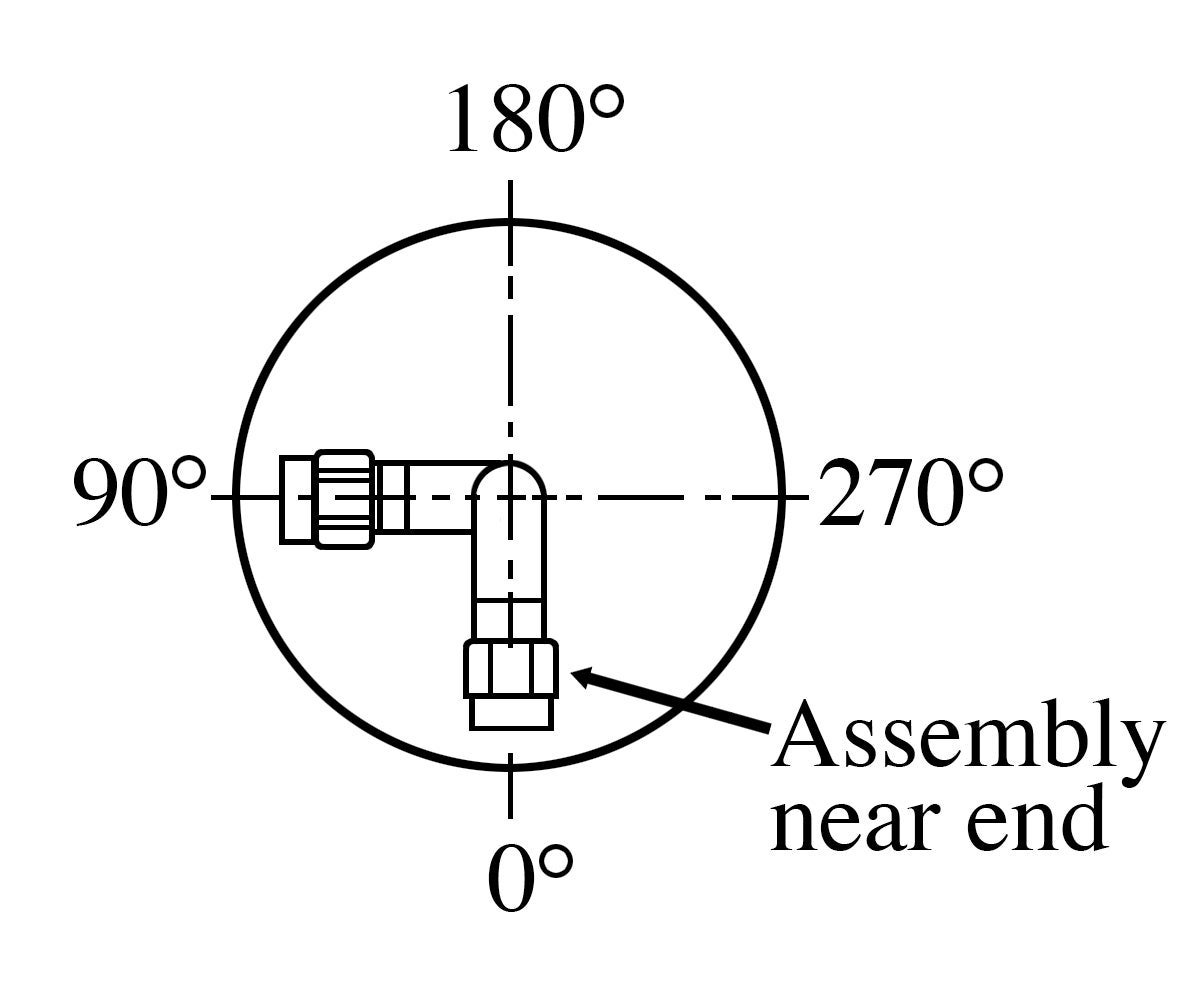

スラッシュ（/）に続く13桁目から15桁目は、アセンブリの両端にアングル型コネクタまたは「D」マウントコネクタを使用する場合（あるいはその組み合わせ）にのみ、角度変位を指定するために使用します。100°未満の角度は、13桁目をゼロで始めてください。13～15桁目の指定がない場合は0°で組み立てられます。これらの桁は注文時のみ必要であり、特に指定がない限りアセンブリのIDチューブには印字されません。アセンブリビルダーで角度変位を指定する場合は、「その他の要件（Other Requirements）」ページの「コメント（Comments）」欄にご入力ください。
