品番に関する情報: ゴア^® マイクロウェーブ/RFケーブル & ケーブルアセンブリ

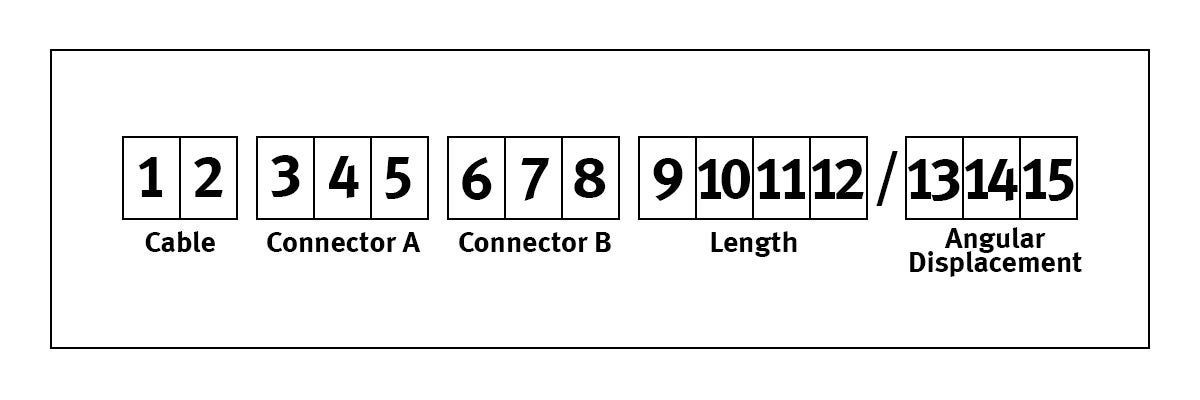

品番は英数字12桁で構成されています。各桁はケーブルタイプ、コネクタタイプ、ケーブルアセンブリの長さを表しており、品番から仕様を確認することができます。

• 1桁目～2桁目: ケーブルタイプ
• 3～5桁目: コネクタ「A」、6～8桁目: コネクタ「B」
• 9～11桁目: ケーブルアセンブリの長さ（インチ）*12桁目はインチ未満の端数を表します。長さが整数インチの場合は、12桁目はゼロとなります。標準長はフィート単位の偶数が基本です（例: 3 mに最も近い標準長は10フィート/120.0インチ）。

ケーブルタイプと説明

コネクタタイプ

コネクタは、プレシジョンN、7 mm、3.5 mm、2.92 mm、2.4 mm、1.85 mmをご用意しています。

下の写真は、各コネクタタイプの例とその説明です。3.5 mm、2.92 mm、2.4 mm、1.85 mmコネクタの写真は3.5 mmコネクタのものを掲載していますが、いずれも外観は概ね共通しており、同じコネクタファミリーのアナライザやケーブルと嵌合します。
